ホンダ ジュノオM85・・・エンジン整備Vol.3
2013年 07月 27日
* 各パーツ検証編 *

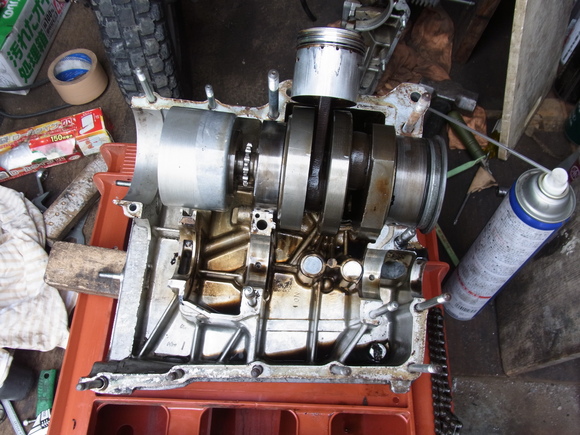

さてさて・・・前回は、熱中症のお陰で、勢い良すぎて・・・エンジン分解までは・・・
あっと言う間でした・・・・
今回は、取り外した、各パーツの検証です・・・
この写真ですと・・特に異常は無いようですね・・・

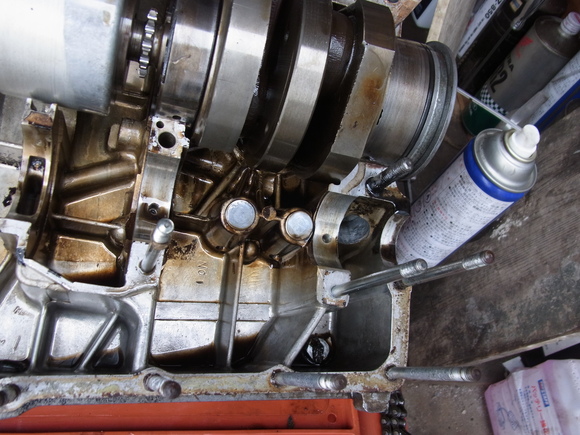

クランクシャフトの前はボールベアリング、後ろはニードルベアリング支持に
なっているのだが、コレも状態は悪くは無いけど、此処で交換できるのは
前のボールベアリングのみのようです・・・後ろのニードルは・・・カップリングを
外さないと出来ないので・・コレは・・このまま・・・
厳密には、ニードルのみ・・交換はできる・・・
タペットリフターも、特に異常無し!!
クランクシャフトは・・・意外と軽い!!・・・ダイナモ付ピジョンの方が重いかも??
困ったのは、タイミング合わせマークのポンチマークが
クランク側及びカムシャフトに無い事ですねぇ・・・
マニュアルにも、タイミングに関する記述は一切・・・無し!!
コレまでは、タイミングマークの有るバイクでしたから、深く考えもしなかったのだが
今回は・・・どうやって・・タイミングを合わせようか??・・・
お馬鹿な我輩には・・・難題です

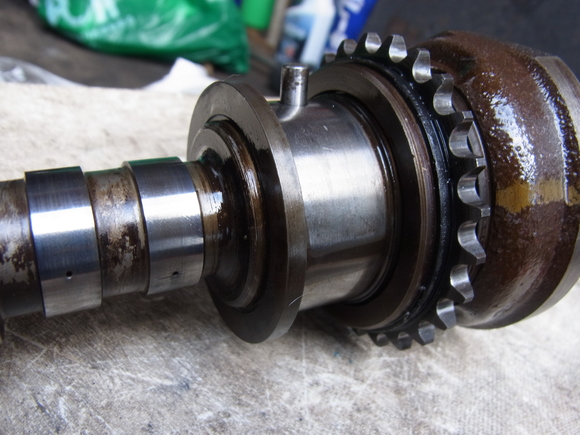

ここで、カムチェーンが破断した原因と思われるのは・・・
カムスプロケットの側面とローラー当り面の角が、手が切れるほどに
角が出ていて、コレが切れた(破断した)内側プレートを削っていたのでは????・・・と
勝手に、推測しますが・・実際は・・・どうだか??・・・判らん??
取り合えず、自分なりに、今回の原因と思われる対策で
この角は・・リューターで面取り加工しましょうか??
面倒なのは、クランク側スプロケットの角も同じなので
やりたく無い作業です

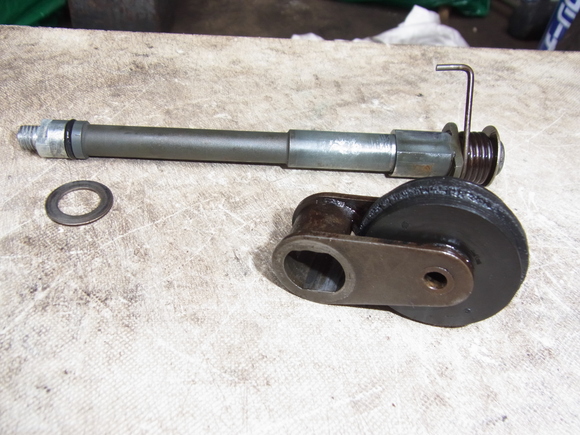

カムチェーンテンショナーです・・・・
ゴムが劣化している以外は・・・今回の破断の原因となった箇所は見当たりませんね
コレは交換したい物だが、アッシー交換が前提のようで、軸がカシメ式です
軸が中空なのは、此処へテンションスプリングの片側が入る為です
これ・・・どうしようか??・・・・せっかくの機会なので、ローラーは交換したいが
カブ系で、サイズが合うのかしら??・・・・・又また、悩みが増える!!

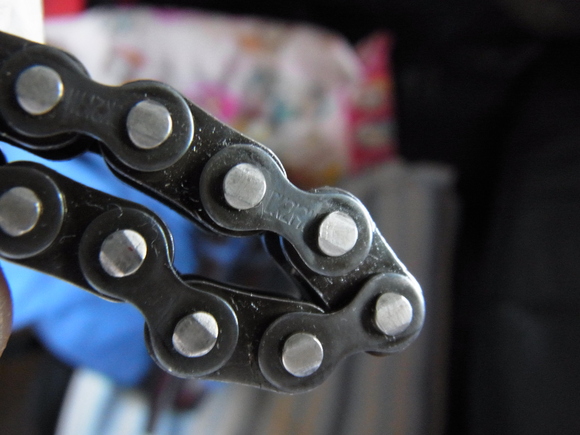

今回破断した・・・カムチェーンです・・・・
やっぱり、マニュアルにも、カムチェーンに関する記述は一切・・・無し!!
書いて有るのは・・・・分解の際・・・ずらさずに、そのまま外せ・・・と・・・(笑)
老眼の我輩には・・・さっぱり読めない程に薄い刻印・・・
虫眼鏡で・・・ようやくわかったのだが・・219サイズのようです・・・
このチェーン自体は今でも入手できるので良いのだが・・・
コマ数が・・僅か・・40リンクと・・・少ないので、カシメるのが・・ちょっと問題だぁ・・・
コレ、又・・・悩みの種です

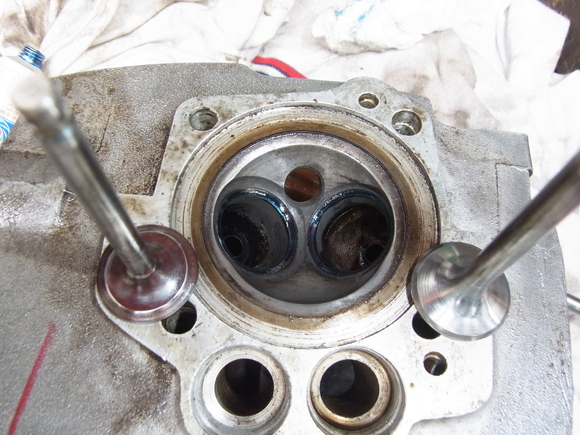

チェーン破断で、ピストンとキッスしてしまったバルブですが・・・
油圧タペットのお陰か??・・・・目視と定規では・・・曲がりが判りません??
このバルブと同じサイズで流用できるのが見つからず・・・
取り合えず、再使用の方向で・・・カーボンを落として・・磨きます

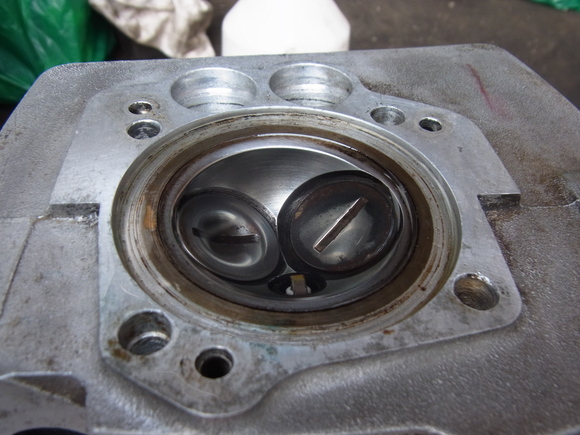

一応、摺り合わせして・・・灯油で漏れ確認・・・・EX側バルブには多少の荒れがあるものの・・・
漏れが無いので・・・無理やり再使用です・・・
そして・・・ピストンですが・・・いまの所、ピストンピン方向に
バルブリセスの有る、流用できるピストンが見つからず
ピストントップがフラットの物にリセス部分をカットすれば良いとは思うのだが

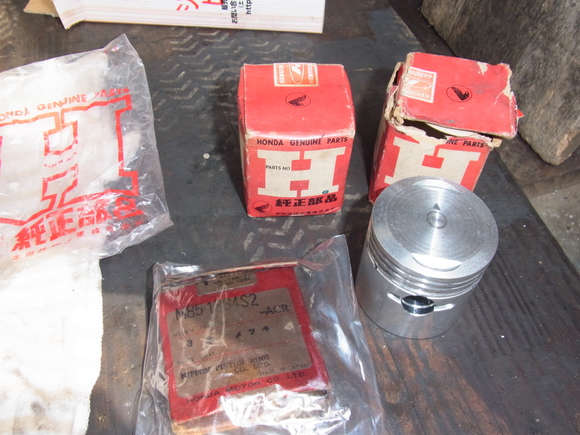

色々と面倒なので、隠し持っていた??・・・勿体無いけど・・新品ピストンを使う事にします・・・
しかし、生きている間に・・・コレを使うとは・・・思いませんでした・・・
但し・・コレ・・・0.5ミリのオーバーサイズなので・・・・ボーリング必至です・・・・
クランクケース一体のシリンダーなので・・・ボーリング代金が・・・コレも悩みの種です・・・
・・・どんどん、悩みの種が増えるばかりですねぇ
余談ですが・・・・ピストンピン方向にバルブリセスの有る、ピストンは
シルバーピジョンのOHVエンジンのピストンです・・・・
サイズが合わないので・・・・使えないが・・・・・
ハラハラ波乱の悪戦苦闘は・・・・多分・・・次回も続く・・・・
さてさて・・・前回は、熱中症のお陰で、勢い良すぎて・・・エンジン分解までは・・・
あっと言う間でした・・・・
今回は、取り外した、各パーツの検証です・・・
この写真ですと・・特に異常は無いようですね・・・
クランクシャフトの前はボールベアリング、後ろはニードルベアリング支持に
なっているのだが、コレも状態は悪くは無いけど、此処で交換できるのは
前のボールベアリングのみのようです・・・後ろのニードルは・・・カップリングを
外さないと出来ないので・・コレは・・このまま・・・
厳密には、ニードルのみ・・交換はできる・・・
タペットリフターも、特に異常無し!!
クランクシャフトは・・・意外と軽い!!・・・ダイナモ付ピジョンの方が重いかも??
困ったのは、タイミング合わせマークのポンチマークが
クランク側及びカムシャフトに無い事ですねぇ・・・
マニュアルにも、タイミングに関する記述は一切・・・無し!!
コレまでは、タイミングマークの有るバイクでしたから、深く考えもしなかったのだが
今回は・・・どうやって・・タイミングを合わせようか??・・・
お馬鹿な我輩には・・・難題です
ここで、カムチェーンが破断した原因と思われるのは・・・
カムスプロケットの側面とローラー当り面の角が、手が切れるほどに
角が出ていて、コレが切れた(破断した)内側プレートを削っていたのでは????・・・と
勝手に、推測しますが・・実際は・・・どうだか??・・・判らん??
取り合えず、自分なりに、今回の原因と思われる対策で
この角は・・リューターで面取り加工しましょうか??
面倒なのは、クランク側スプロケットの角も同じなので
やりたく無い作業です

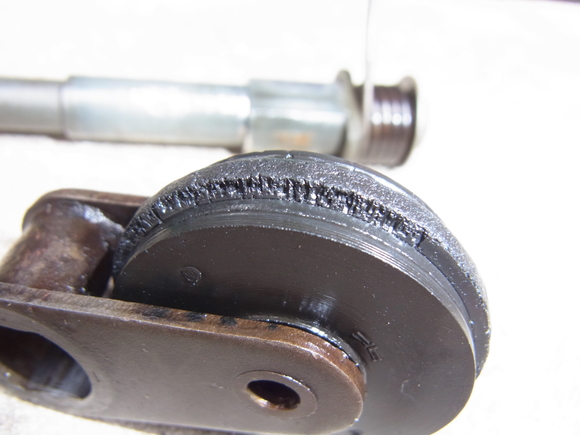

カムチェーンテンショナーです・・・・
ゴムが劣化している以外は・・・今回の破断の原因となった箇所は見当たりませんね
コレは交換したい物だが、アッシー交換が前提のようで、軸がカシメ式です
軸が中空なのは、此処へテンションスプリングの片側が入る為です
これ・・・どうしようか??・・・・せっかくの機会なので、ローラーは交換したいが
カブ系で、サイズが合うのかしら??・・・・・又また、悩みが増える!!
今回破断した・・・カムチェーンです・・・・
やっぱり、マニュアルにも、カムチェーンに関する記述は一切・・・無し!!
書いて有るのは・・・・分解の際・・・ずらさずに、そのまま外せ・・・と・・・(笑)
老眼の我輩には・・・さっぱり読めない程に薄い刻印・・・
虫眼鏡で・・・ようやくわかったのだが・・219サイズのようです・・・
このチェーン自体は今でも入手できるので良いのだが・・・
コマ数が・・僅か・・40リンクと・・・少ないので、カシメるのが・・ちょっと問題だぁ・・・
コレ、又・・・悩みの種です
チェーン破断で、ピストンとキッスしてしまったバルブですが・・・
油圧タペットのお陰か??・・・・目視と定規では・・・曲がりが判りません??
このバルブと同じサイズで流用できるのが見つからず・・・
取り合えず、再使用の方向で・・・カーボンを落として・・磨きます
一応、摺り合わせして・・・灯油で漏れ確認・・・・EX側バルブには多少の荒れがあるものの・・・
漏れが無いので・・・無理やり再使用です・・・

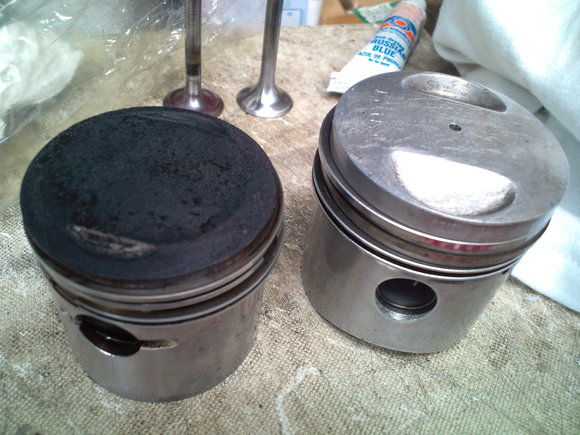

そして・・・ピストンですが・・・いまの所、ピストンピン方向に
バルブリセスの有る、流用できるピストンが見つからず
ピストントップがフラットの物にリセス部分をカットすれば良いとは思うのだが
色々と面倒なので、隠し持っていた??・・・勿体無いけど・・新品ピストンを使う事にします・・・
しかし、生きている間に・・・コレを使うとは・・・思いませんでした・・・
但し・・コレ・・・0.5ミリのオーバーサイズなので・・・・ボーリング必至です・・・・
クランクケース一体のシリンダーなので・・・ボーリング代金が・・・コレも悩みの種です・・・
・・・どんどん、悩みの種が増えるばかりですねぇ
余談ですが・・・・ピストンピン方向にバルブリセスの有る、ピストンは
シルバーピジョンのOHVエンジンのピストンです・・・・
サイズが合わないので・・・・使えないが・・・・・
ハラハラ波乱の悪戦苦闘は・・・・多分・・・次回も続く・・・・
