ホンダ ジュノオM85・・・エンジン整備Vol.9
ジュノオ整備も・・・いい加減疲れて来ました!!



前回公開では・・・当方ジュノオには、オイルガイドが

付いていない・・・と言う・・・ショッキングな事態に・・・唖然としました







このオイルガイドは無くても・・走るには支障ないものの・・

新品強化チェーンにしたとしても、耐久性には疑問符??が付きます・・・

このオイルガイドの代わりに何か手段は無いものか??・・・と思案します・・

・・・・が、有りません・・・・

悩んだ末に・・・仕方無く・・・・



教本エンジンと同じように・・・・ケース加工です・・・一か八かの大冒険です

オイル通路が教本エンジンと同じように有る・・・と、睨んでの加工です

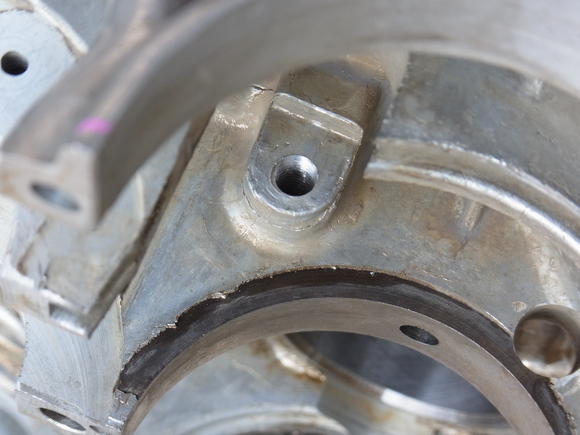

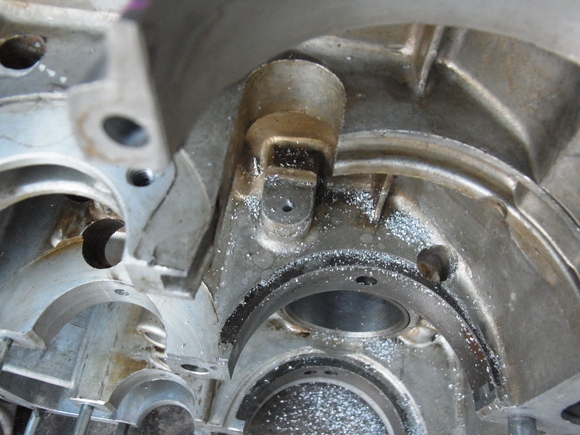

この下穴を開けた時点で・・・・・・・失敗したら・・・・ケース破壊ですね

・・・・・

・・・・・

見事に!!・・・・・オイル通路に到達です・・・・日中40゜も有るのに

冷や汗が出ます!!・・・・・・まずは第一関門突破でメデタシです・・・・

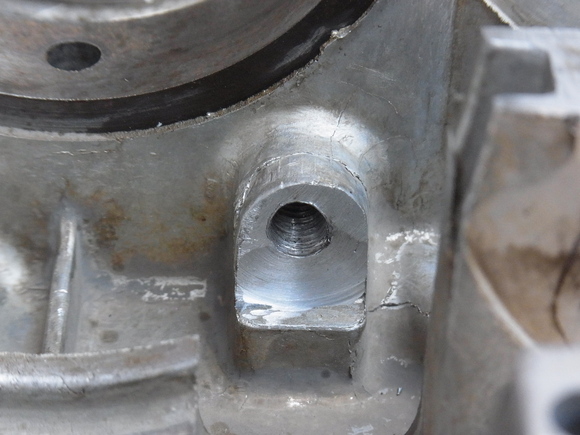

オイル通路が同じように有れば・・・後は・・・



教本エンジンと同じように加工するだけです

しかし、場所が奥まった狭い箇所に有るので、ボール盤などは使用出来ません

ドリルにしても・・・刃が届きませんが延長しての作業です・・



全て・・・ドリルのみの・・・作業で・・・もう、神経衰弱戦でした!!



今回は・・・自前のケースですから・・こんな無謀をやりましたが

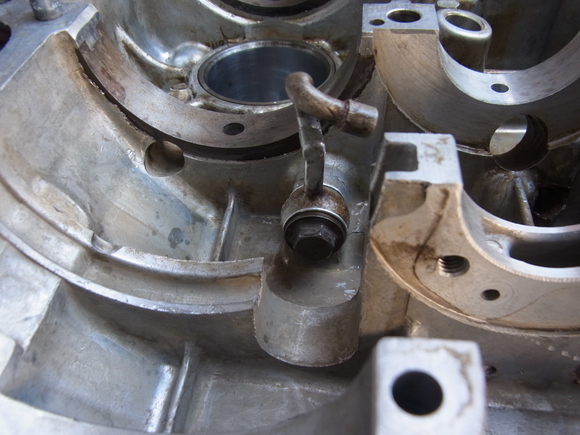

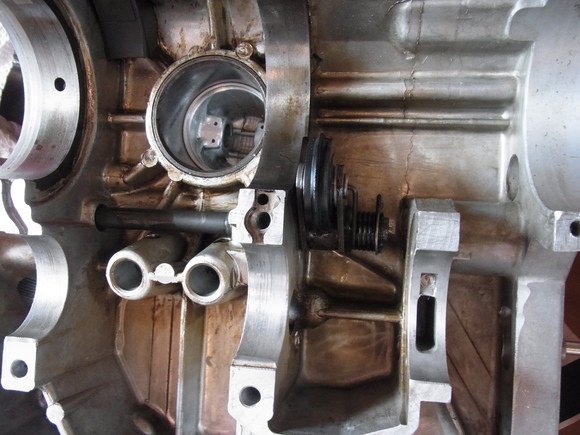

上では向きが反対ですが、ようやく・・・教本エンジンと同じように

オイルガイドが付きました!!

勿論・・・オイルが出ることも確認済みです・・・が、排出量までは

ポンプ次第なので・・・・未確認です・・・・・

・・・しかし・・・ド素人が、こんな加工までしなければならないとは

・・・正に真夏の悪夢か?

これで・・・第二関門突破で・・・・完成には、もう一息です・・・・

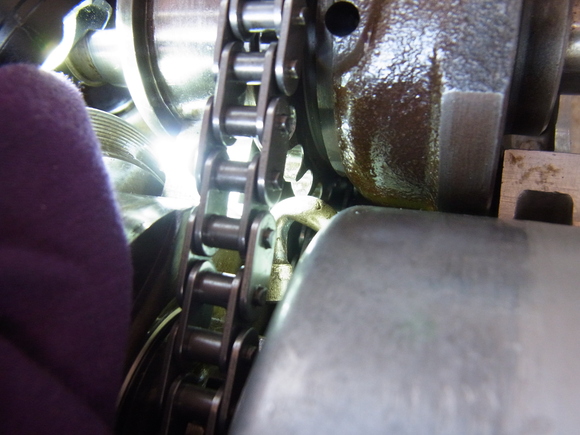

オイルガイドのクリアランスが・・・・非常にシビアで、ちょっと動くと

カムチェーンやら、スプロケットに接触しそう・・・・

しかも、このオイルガイドは過去にハンダ修復歴が有って・・・

その際、解けたハンダでパイプ内部の一部が詰まっている様子です

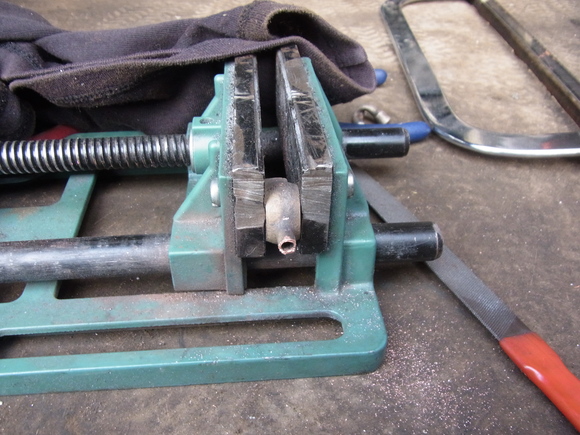

仕方無いので・・・・作り変えます・・・・

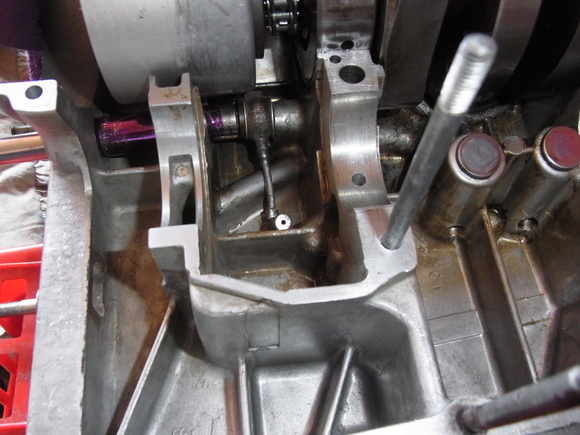

カムスプロケットとカムチェーンの接触磨耗を避ける為

大幅な位置変更で・・・オイルガイドの噴射ノズル位置を

カムスプロケットに向けて噴射するように・・・・勝手気ままに作り変えます

コレで、万が一の接触は免れます・・・・後は、ノズルの効果が

どれほど有るのか??・・・・ですが・・・コレばかりは・・・見えないので判りません!!

ケースがスケルトン構造で内部の噴射の様子が判れば・・・楽しいだろうと思いますけど・・・・

我輩的には・・・当初、全く無い状態から、噴射ノズル取り付けた訳ですから

多少なりの効果を期待して・・・コレで終わりにします・・・・

続いては・・・・・・

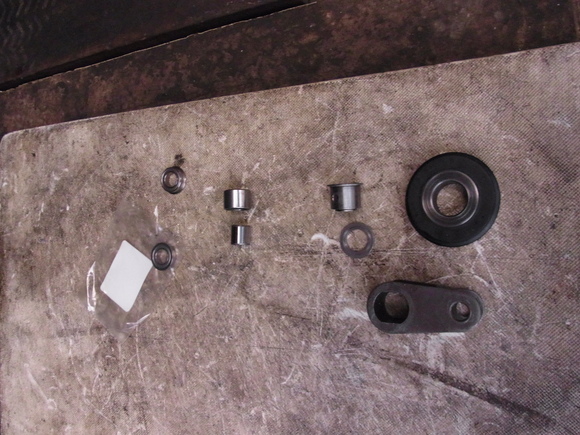

カムチェーンテンショナーの加工です・・・

フランジ付のミニチュアベアリング仕様と

ニードルローラーベアリング仕様に

新品ローラーの純正の軸を使った仕様と・・・・・3種類を製作・・・・



その中で、回転のフリクションロスが一番大きいが

一番耐久性が有ると思われるノーマルのローラー軸を使った仕様に決定



コレで・・・・オイルガイドが無い失望の果てから・・・一気に完成が見えて来ました!!

後は・・・・どうやって・・・シリンダー一体のケースに

ピストンを嵌めようか??・・・・コレも・・・知恵の輪です・・・・

通常の方法では・・・多分無理だと思われるので・・・・当方は・・・・

ピストンは先にシリンダーへ嵌めておいて・・・そこへコンロッドにピストンピン挿入の方法で

作業しました・・・・しかし、コレも・・・

オーバーサイズのピストンでは、ピストンピンが0.5ミリ長くて

クリップが嵌らないとかの神経衰弱戦が有って・・・大いに難儀するのでした・・・

この作業で、一気に老けたので・・写真を撮る余裕無いので・・無し!!

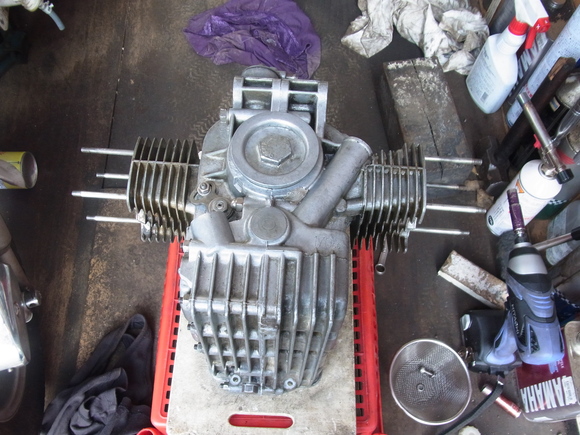

ようやく・・・形には・・・なったです

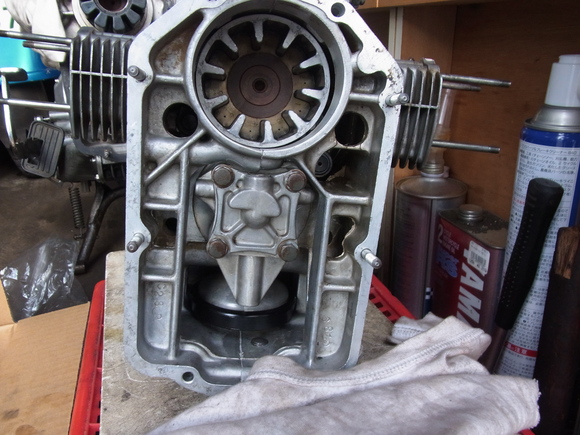

オイルシールとか、オーリングなど一新したポンプをセット・・・・

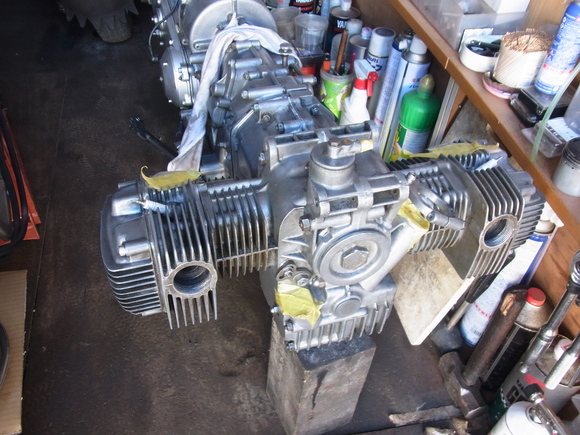

そして・・・・ミッションと合体!!

次回は・・・いよいよ・・・車体へ搭載です・・・・(疲)
[PR]
by popM85 | 2013-08-20 21:20 | ホンダ ジュノオM85 | Comments(6)
Commented by まつした at 2013-08-21 11:35 x
素晴らしい! 大きな難関を乗り越えられましたね。
気になる部分があるまま組んでしまうより、最善を尽くしてから組み上げた方が、
完成後の安心感とか、満足度が違いますね。

しかし、オイルポンプのあるエンジンって、色々とシビアですね。
48なんざ、大端部の「柄杓」でオイルすくってぶちまけるだけですから。
Commented by k原 at 2013-08-21 21:08 x
いやいや、大改修でしたね! もう峠は越えた感じでしょうか?
体を労わってボチボチいきましょぉ~♪
Commented by Rust Salvage at 2013-08-21 21:56 x
コメした後既に加工済みでしたか!速いですね~
まぁ何処からでもかまいませんが、オイルが掛かれば良いと思いますよ。
これで耐久性は倍以上かな?
Commented by popM85 at 2013-08-21 23:46 x
まつした様・・・

今回はケースに手を入れるとは思いませんでしたが
致し方ないです・・・・コレで末永く動いてくれるのを
祈るだけです(笑)
Commented by popM85 at 2013-08-21 23:47 x
k原様・・・・

体の節々が痛いです・・・・この作業で寿命が縮まりました(笑)
Commented by popM85 at 2013-08-21 23:50 x
Rust Salvage様・・・・

一時はどうなるかと思いましたが・・・・ご覧の通りでした(笑)
少し・・・細かく公開しすぎた感がありますが・・・
コレで少しは安心して走れると良いが・・・・作業した側は
不安です(笑)
