ラビットS2・・66年後の路上復帰を夢みて-作業4

前回は暑い最中の フロントフォーク作業を公開しました

これらの作業は・・・欠品が多くて・・・

しかも・・所有している方も少ない故に・・

何処がどうなっているのか??・・・判らないことが多いのだが

しかし、完全なオリジナルに拘る・・必要は特に無いので

想像で作るのも・・又、楽しいかもしれません・・・

今回は・・フレーム作業偏です・・

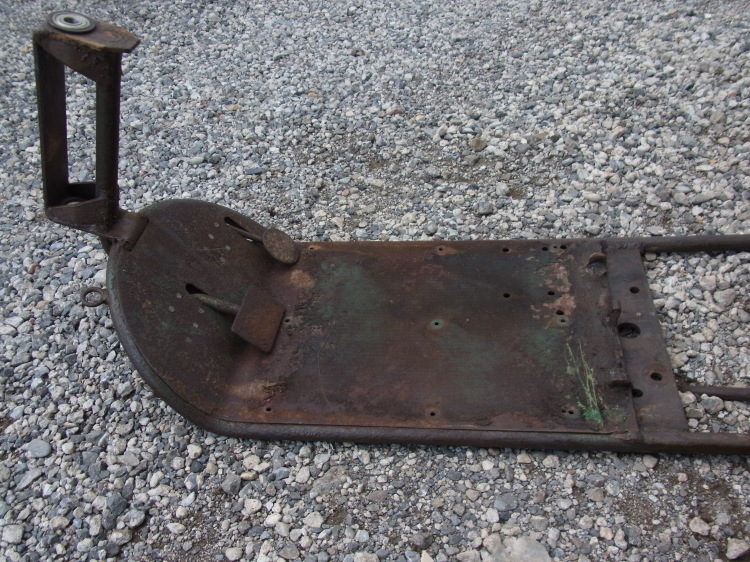

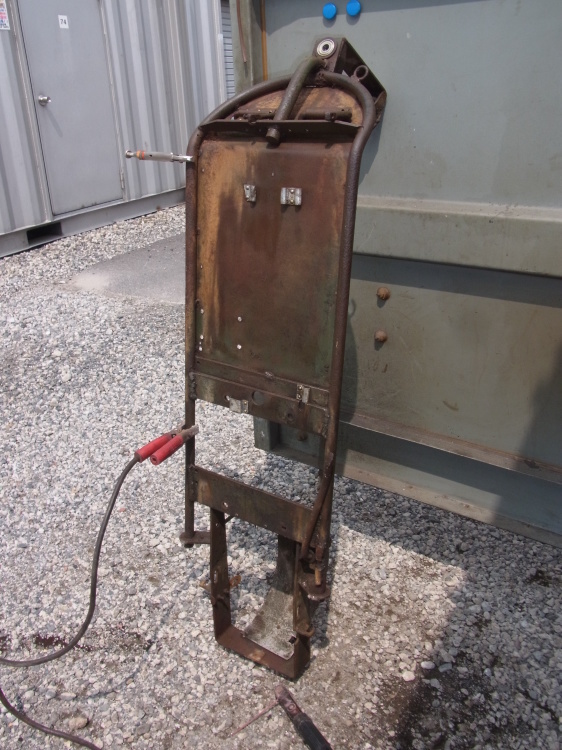

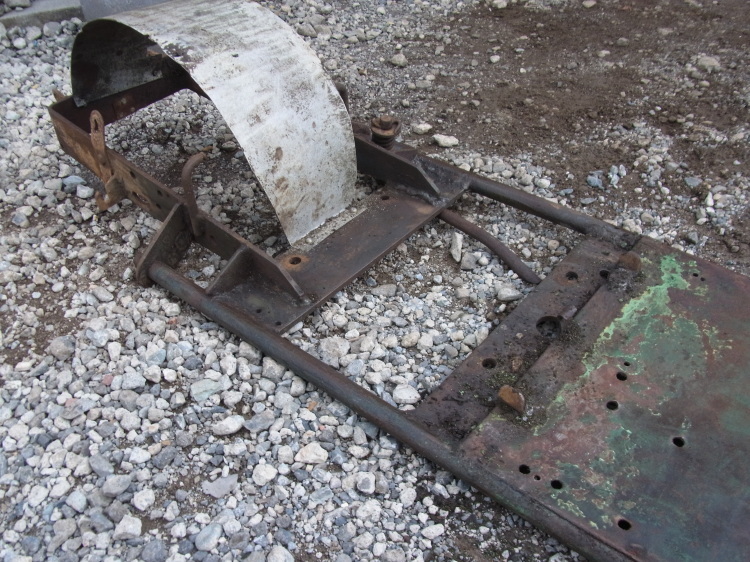

写真だけですと・・かなり錆と汚れが酷いですが

状態は・・左程悪い・・訳・・ではなさそうです

年代を考えたら・・極上・・・と思うのは我輩だけ??



とにかく、ひたすら・・汚れと錆落としに徹して・・汗だくです

本来は、ブラスト処理をすれば

完璧なのですが、そこまでの手間は掛けられませんので

チョット・・手抜きです(笑)



その後、フロアーの鉄板が4隅のみの固定で他は・・・

振動等で・・溶接箇所が全て割れて、剥がれていましたので

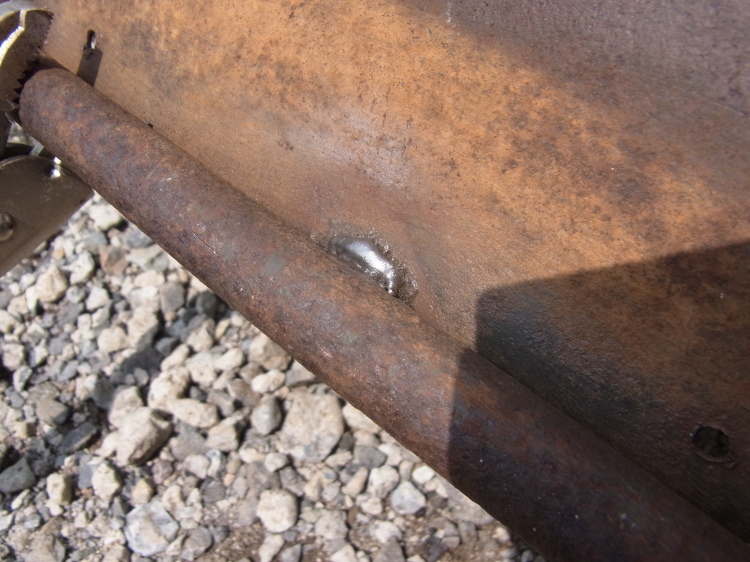

割れて剥がれた、6箇所のフロアー鉄板の再溶接です

これは・・ある程度走ると・・って、実際走れるのか??判りませんが

振動等で、又、剥がれるのかもしれません??

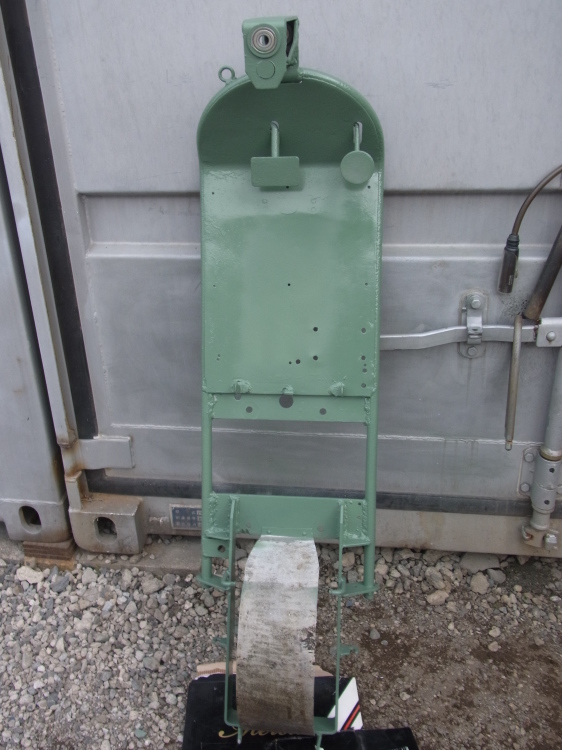

溶接後・・・

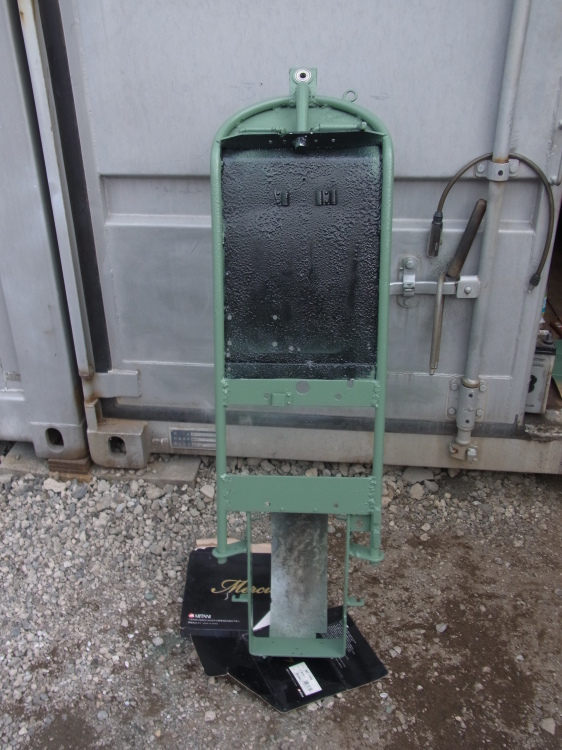

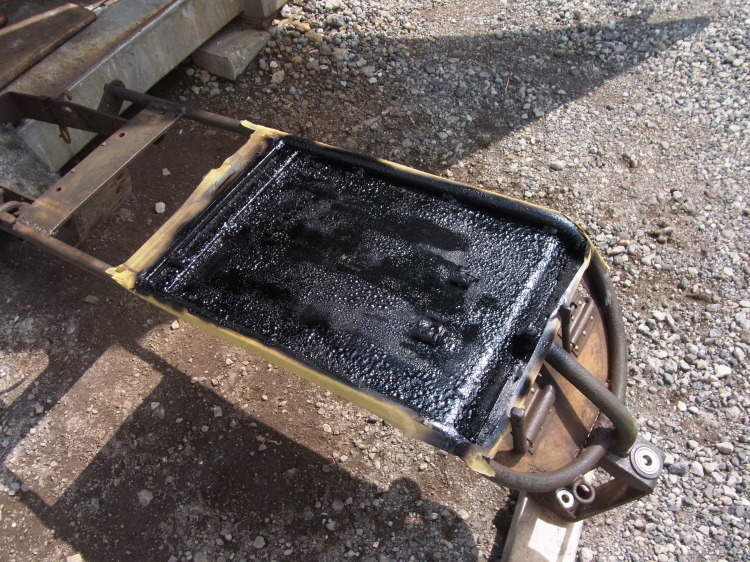

フロアー下廻りのみ・・・錆と防振??効果を狙って・・

ジュノオの作業時から採用している

我輩伝統の??アンダーコートを施します・・



ジュラルミンの単なる板のリヤフェンダーは

一部リベットが脱落して、破損していましたので

此処は・・・補強と補修を行って・・・終わりにします

現状は、汚れたままですが・・・・リヤホイールとハブが欠品なので

これらが揃いませんと、大きさが確定しないため

磨きこみは車体最後の作業に残します



作業自体は、シンプルな構成ゆえに・・

塗装が面倒な以外は・・特に無いのだが

この車体を色々と眺めながら作業していくと・・

欠品だが・・・メインスタンドが付いていたのでは??

・・と思わせる箇所があって・・

何れこれも作らないとなりません・・・

続いて・・・・・

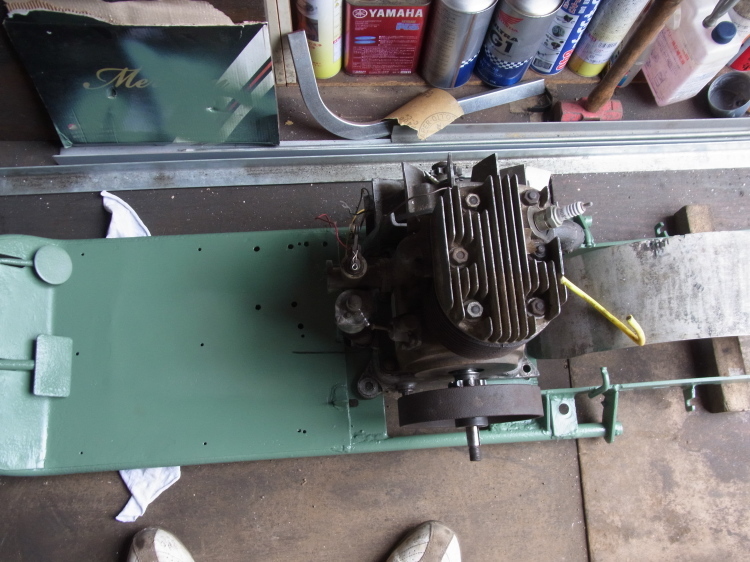

前回の記事で・・・・修理預かりS-48のエンジンが

車体と、エンジンマウントボルト孔がピッタリなので

もしかして・・・

搭載出来る・・・かも??・・・と・・喜んだのも束の間・・・

後に、色々と 検証すると・・・・



まずは・・・オリジナルのF-14エンジンは

フロント側にエキパイが有り・・キャブレターは後方チェーン側に有ります

取説のマンガにも、そのような絵になっています

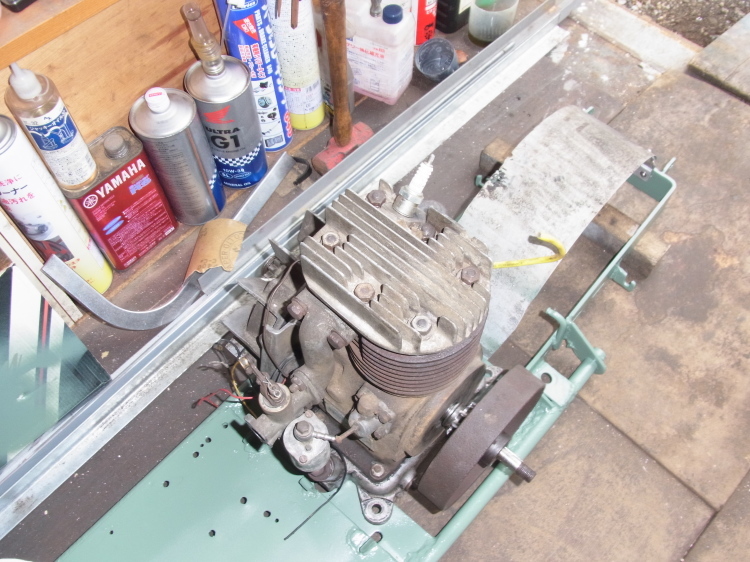

対して・・S-48のエンジンは・・前側にキャブレターが有り

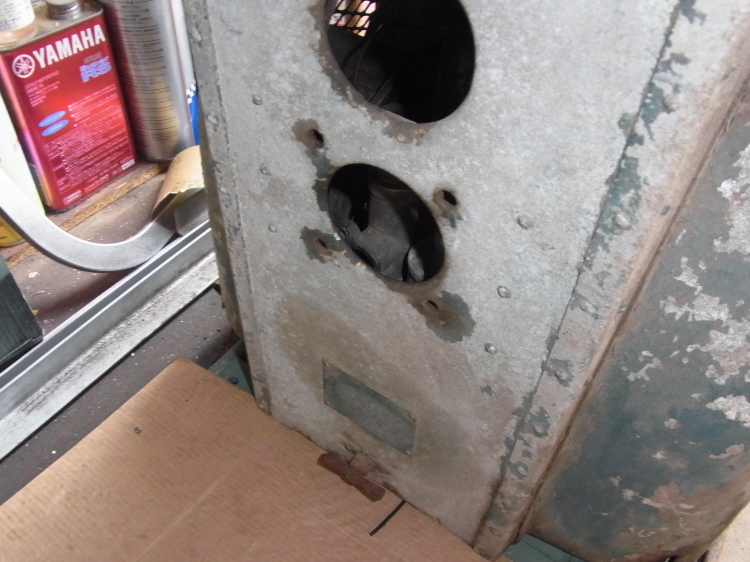

試しに、船を畳むと・・・・エアークリーナーが・・

付きません・・・・写真の状態ですと



こんな状態で・・・キャブと船とのスペースが

 10ミリ前後しか確保出来ない事が判明!!

しかも・・


さらには・・・・

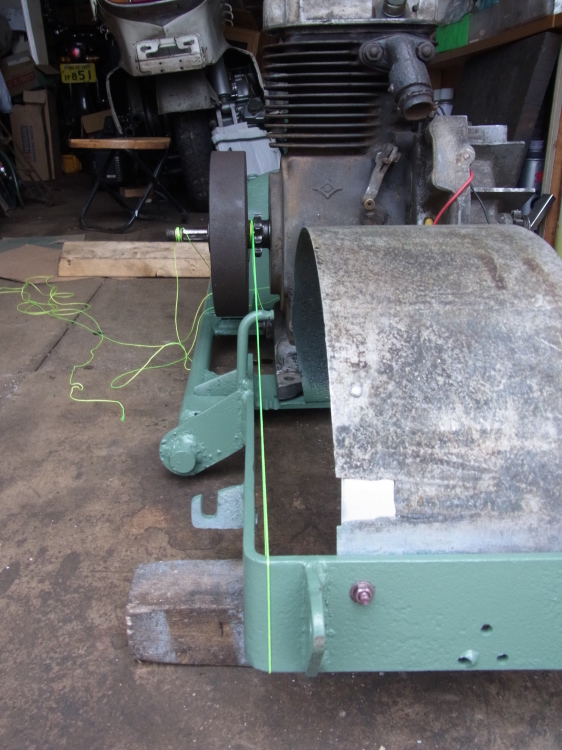

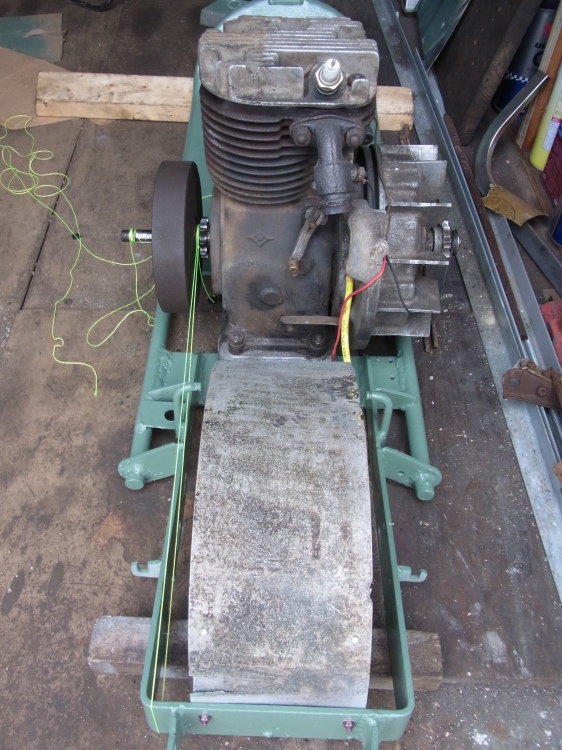

チェーンラインを見ると、チェーンが・・

リジットリヤフレームと干渉しそうな・・雰囲気

フレームには擦れたチェーンの痕が有るので

これから計測すると、S-48のエンジンでは

15ミリ程外側にチェーンが有るようです

しかも、クランクシャフト全長が僅かながら長いようで

船を畳む際に、サイドパネルと干渉する有様・・・



仮にS-48エンジンが運良く入手できた・・としても・・

そう・・すんなりと・・・事は運ばないみたいですね

・・と、此処までは10月初旬頃までの超特急作業で

意外と順調でしたが・・以降は、欠品部品をどうするか??で

鈍行作業に・・・嵌って・・泥沼です

神から??・・・与えられた??

過酷な、試練は・・・まだまだ続くようですが
