ラビットS2・・66年後の路上復帰を夢みて-作業17

久しぶりのブログです・・・

旧い車輌を弄っているからなのか??・・・ラビットを進めるにつれて、体調不良です・・・

前回は・・確か、押し掛け機構が完成したところまで公開しました・・・

コレが出来れば・・シュラウド→リヤトランク(船)の作業となります・・・

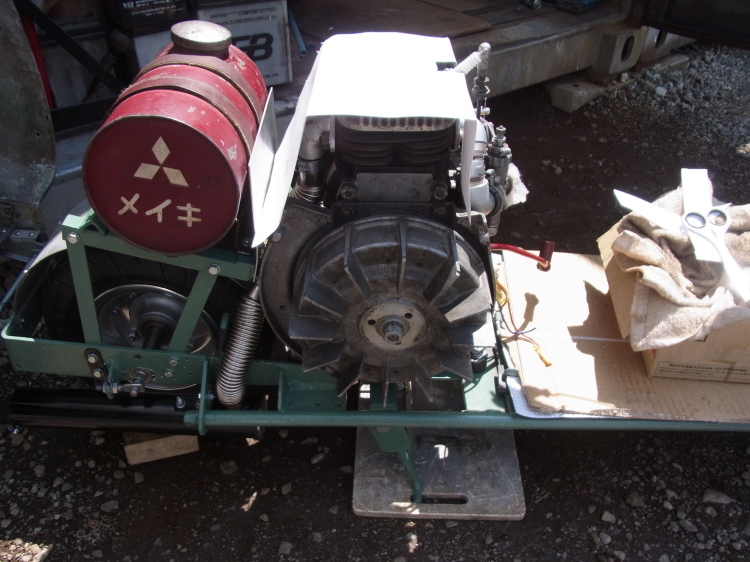

まずは・・シュラウドですが・・・・

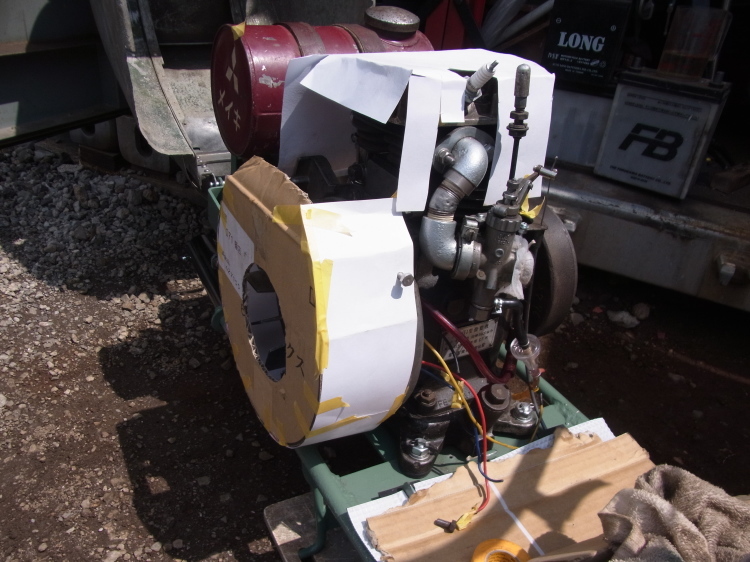

いきなりは作れませんから・・・画用紙で型取り・・・


リヤトランク(船)との干渉を考慮しなければなりませんので・・・

何度も、取り付け・取り外しで・・・ヘトヘト・・・

しかも・・・画用紙では、変形が大きすぎて・・・・型取りにならず・・・

・・・なので、円形ダクト部からヘッドへ行く接続部だけが決まらず!!

中々・・難しい・・・

仕方なく、ぶっつけ本番で・・・作成!!

用意して有る材料も十分とは言えず・・・板取りに難儀・・・・

R形状のカットは中々・・大変ですね・・・

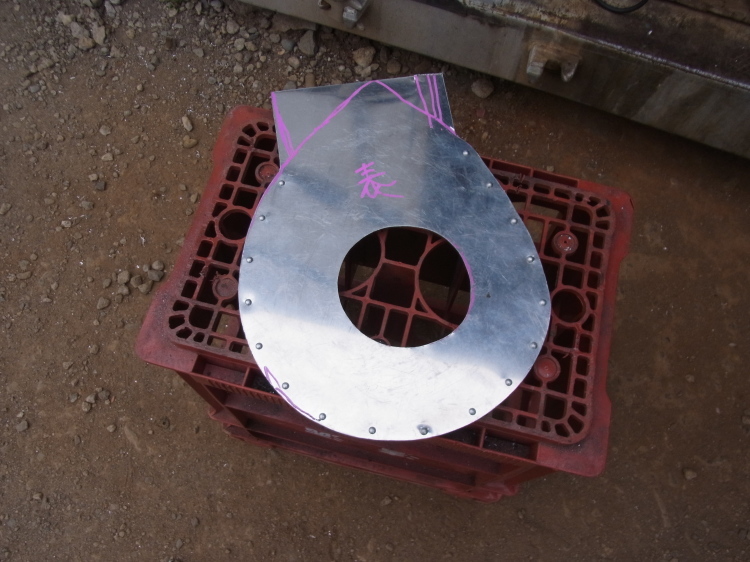

材料は加工の楽な・・アルミ板で・・・

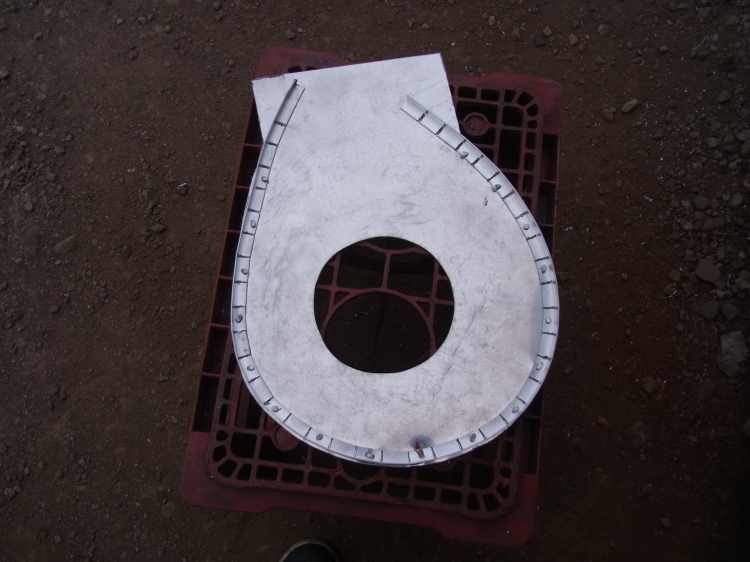

溶接接合は出来ませんので、全てリベット接合です・・・

リベットも、熟練作業の部類なので・・・手作業では、中々綺麗に叩けませんね・・

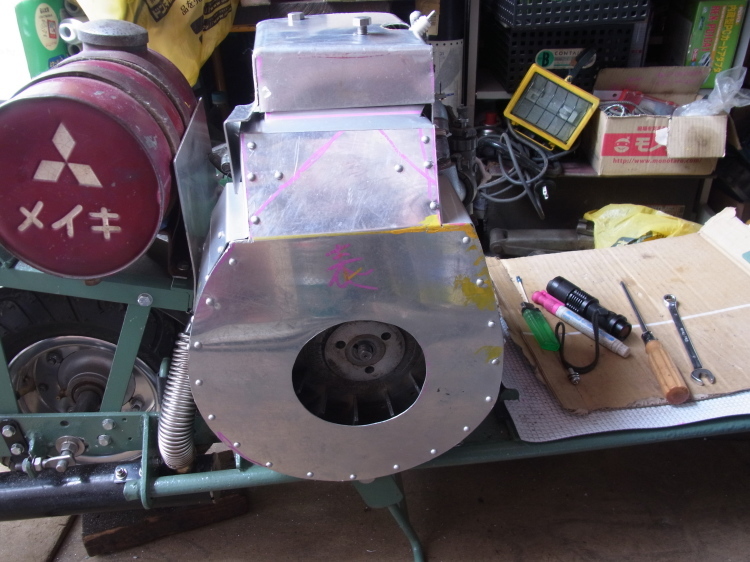

画用紙で、決まらなかったヘッドと円形ダクト部分は・・・

リヤトランク(船)の干渉を逃げた為・・・いびつな格好です・・・


ヘッド部はアルミPL-2.0なので・・板厚がありすぎて曲げるのがエライ難儀・・・

もう少し薄くても・・良かったかな・・・・

プラグコードが長いですが、短いと、ケースからの出口で

リヤトランク(船)の開け閉めの際に干渉するので、コレを逃げる為です・・・

第一作目ですが・・・気に食わない箇所があるので・・・・

コレの改良版の、第二作目作ろうと思ったが・・・この頃から・・・体調不良に見舞われ・・・止めた!!

それより・・先に、全体の完成を急ぎます・・・・・

しかし・・・・・

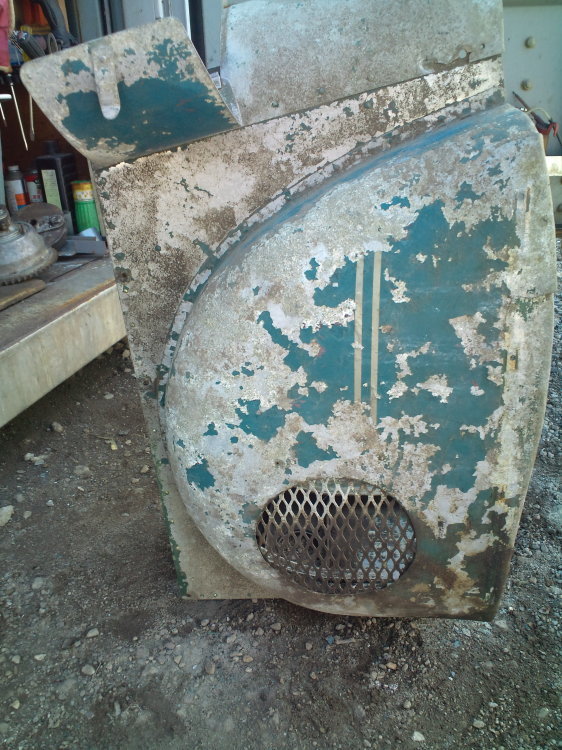

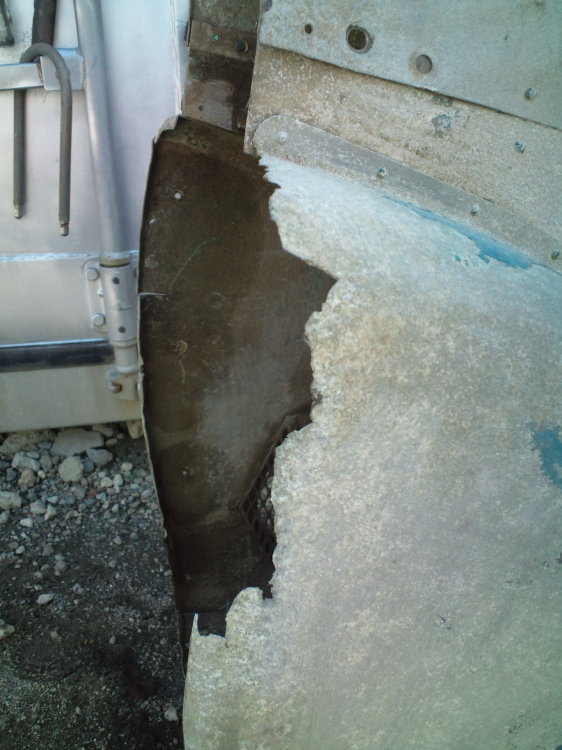

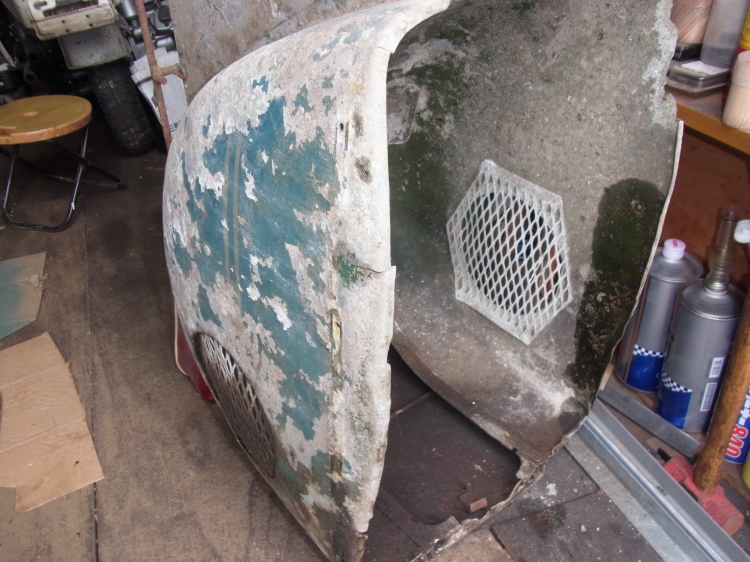

素人にコレの修復は・・大変を通り越してる気が・・・・
・・・とは言え、欠品よりは 大いにマシですが・・・・






[PR]
by popM85 | 2015-05-24 02:51 | ラビット S-2 | Comments(4)
中華製発電機・・ついに壊れた!!
我がガレージには、電気が有りませんので

旋盤及びボール盤とコンプレッサーは

二年前程前に買った・・・

88ハウスチューニングの中華製の3000Wのインバータ発電機で稼動させていました

ラビットS-2作業では・・・直流アーク溶接機まで使用出来る事が判って

ますます酷使頻度が上がって・・・壊れそう・・とは思ってましたが・・・

とうとう・・・壊れた様子!!

照明とサンダーは・・・・

こちらの、hippo君で何とかなりますが・・・・

旋盤とコンプレッサーが使えないのは・・チト痛いです・・・・

ラビットS-2の押し掛け機構の要である、この鉄リングを作ったのが稼動の最後となったようで

後に、細かい手直ししようとしたら・・・エンジンがウンともスンとも言わず・・・・

仕方なく・・この時は、古河 旧車村まで足を運んで・・本格旋盤を使わせて頂きました

写真は有りませんが、流石に本格旋盤で 壊れた発電機での旋盤作業では

1時間掛かる所が・・・僅かに10分の作業で済みました・・・・ありがとうございます・・

良いねえ・・・本格旋盤・・・欲しいけど、ガレージには導入は無理だなぁ~・・・

本題に・・戻って・・・壊れた発電機ですが・・・・



中華製とは言え・・溶接機まで使えるとは・・驚きの製品で

国産発電機で、このパワーの発電機を買おうとすると・・結構な値段なので

直せるものなら・・・・直したい・・ということで・・・直るか??・・判らんが・・

エンジンが始動しない・・原因を探るのに・・・

後先を考えずに・・・まずは・・分解です・・・・

外装をはぐるのに・・・結構重いので、めんどくさいですemoticon-0146-punch.gif・・・・

此処までしても・・今の所、原因が判りません・・

インバータユニットですが・・・こちらが壊れていた場合は・・アッセンブリ交換なので

諦めますが・・・目視では、大丈夫な雰囲気・・・

見た感じでは、大型の CDIユニットみたいな雰囲気で 全て樹脂で固められていますね

分解前の点検では・・・火花はOKでしたが念の為新品プラグ交換でも駄目

ついで、ガソリンとキャブはOKのようですが・・駄目・・

リコイルスターターなのですが、何となく圧縮が無い気がします・・・

元々、それほど圧縮の有るエンジンでは有りませんでしたから

汗だくになって引いても・・・駄目・・・なので、今回の分解となったわけです・・・

念の為コンプレッションを計ると・・・ゲージが 全く振れず・・・

キャブレターを外した段階で・・・・エンジン始動不良の原因が 判明!!

インレットバルブが 完全に締まりきっていません・・・

バルブに異物を噛んだか??・・・或いはタペット調整不良なのか??

結局・・・ヘッドカバーを開けて・・・タペットを見て・・も・・異常なし・・・

・・・って事は・・・・バルブだ!!・・・
結局・・ヘッド分解と相成りましたemoticon-0132-envy.gif・・・・此処まで速攻の1時間作業で

点火タイミングも確認しないで バラしたが・・後で心配になってしまった・・・

まぁ・・何とかなるでしょう・・

OHCエンジンのようで、カムシャフトにはベアリングを使っていたりと

品質的に・・中華製とは思えない作りに見えますが、精度が悪い??

シリンダーボア 57ミリの150ccエンジンのようでした

このエンジン・・・シリンダーには jingjiu と刻印があります・・

聞いた事無い・・メーカーですが・・検索すると

結構な数のシリンダーを作っている中国メーカーのようで、他に色々作っている様子・・

いずれにしても、原因が判れば・・後は、バルブの分解と異物の点検とカーボンの除去です・・・が・・

実は・・・原因は、他に有るのでしたが・・この時は・・判らず!!

さて・・・ヘッドも綺麗になったし・・・バルブもカーボーンを落としたので

大丈夫・・と思って、ガイドに入れて・・点検・・・そうしたら・・・・

驚く事が・・判明!!・・・・それは・・・

バルブ笠が・・・曲がっている!!

目視では判らなかったが、かなりの曲がり方です・・・

片側半周がバルブシートに密着しているが

もう半周は 0.5ミリほどの隙間が・・・emoticon-0106-crying.gif

特に、笠径の大きい インレットバルブが・・酷い・・・

これじゃ、汗だくになってリコイル引っ張っても・・・全く、無駄な運動ですね

試しに、旋盤に咥えて手回してみると、修正できる範囲では有りません!!

流石・・中華製ですが・・材質???・・長時間運転が原因??

これには・・・困った!!・・・・部品が有るのかな??

部品が無ければ・・・コレは・・廃棄か??・・・

此処が中華製品の運命の分かれ道です・・・

一応、バルブの寸法を採寸して・・・部品探しです・・・・


此処では、メーカーは伏せますが・・今の所 エンジンの主要パーツは

某製品と同じようで・・全て入手できるようで・・ラッキーです・・

今回は、バルブとヘッド廻りのガスケット一式を手配で・・・

即 入手できましたが・・・今後を考えると

入手出来る内に、ストックが必要かも??

新品のバルブですから・・摺り合わせは絶対必要のようです・・

これをしませんと・・・やはり圧縮漏れが起きます・・・

直るか??わからないまま・・・バタバタっと組んでしまいましたので・・・

何故か??・・・ネジが余ったemoticon-0141-whew.gif・・・・多分下回りのネジかな??

分解前に、点火タイミングも良く確認しないでバラしましたが

それは・・・過去のジュノオやらの整備で色々とノウハウを蓄積してますので

そこは、スンナリと何の問題もなく装着出来ました・・・

インバーターユニット他の電源関連の故障でなければ

コレでエンジンが掛かるはずですが・・果たして・・・・??



















[PR]
by popM85 | 2015-05-04 01:33 | 整備&工作ネタ | Comments(7)
第30回北関東旧車会連合 チャリティー部品交換会
4/26の日曜日・・・第30回北関東旧車会連合 チャリティー部品交換会iに行ってきました・・

昨年は、渡良瀬でしたが・・・今回はチョット遠い・・・

去年も、天気は最高でしたが・・今年も・・快晴!!

出店数は・・・昨年並み??・・・

今回は、特に欲しいものは無く・・・・何も買いませんでしたが・・・

気になったのが・・・コレ・・・


今日は、遠い?河口湖畔から、ラビットに詳しいK先生がいらしてますので

我輩のいい加減?再生のラビットS-2を・・・積載持込で・・

現物を見ていただいて、アレコレと御指南いただきました・・

色々と勉強になりました・・・ありがとうございます・・・

その一方では・・・・・

未完成故に、熱いシリンダーヘッドにも拘わらず

砂利道を・・・試乗ばかりしている 御人もいましたが・・・emoticon-0141-whew.gifemoticon-0175-drunk.gifemoticon-0178-rock.gifemoticon-0175-drunk.gif











[PR]
by popM85 | 2015-05-03 22:32 | 部品交換会 | Comments(0)
