ホンダ ジュノオM85・・・エンジン整備Vol.5
* パーツなど準備編 *

シリンダー一体のクランクケースは

井上ボーリングに行ってて、手元に有りませんので

その間に出来る作業を・・・・・・

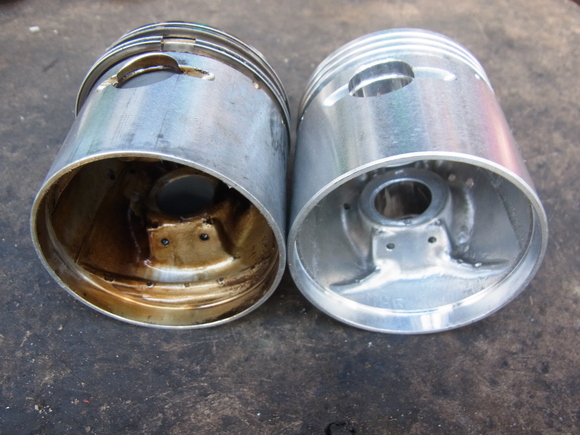

スタンダードと0.5オーバーサイズのピストン比較です

ピストンピン側の補強リブの位置が多少異なるようです・・・

ちなみに、ピストンピンは14mmです



続いて・・破断したカムチェーンです

カムスプロケットと接触している側は・・・全て、テカッテますね・・・・

常に接触している部分ですから、テカルのは当然としても

当方のジュノオは、コレが削れて・・一番弱い部分で切れた・・と思われます・・・憶測です



そこで、我輩の勝手な考えの元・・・勝手なる対策を施します

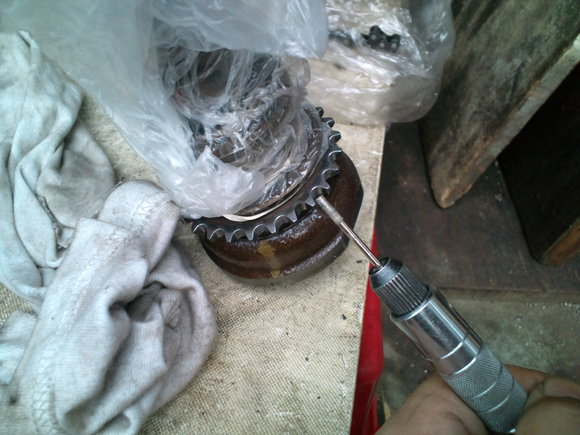

手が切れる程にシャープなスプロケット角を全てリューターで面取りします

勿論、クランク側も同じように面取り加工です・・・・


コレは・・・自己責任の作業ですから・・・真似はお勧めしません・・・・

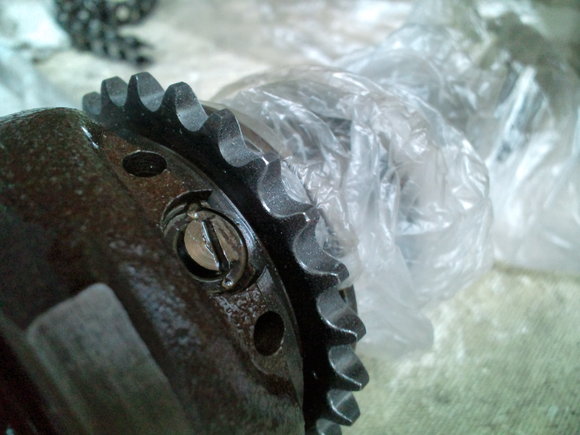

余談ですが、上の二箇所ポンチで打ってあるビスは、油圧タペット側のオイル

圧力を制御するプランジャーです。このビス深さで内部のスプリングとスチールボールを

コントロールしているようで、ヘタに緩めてはいけないようです

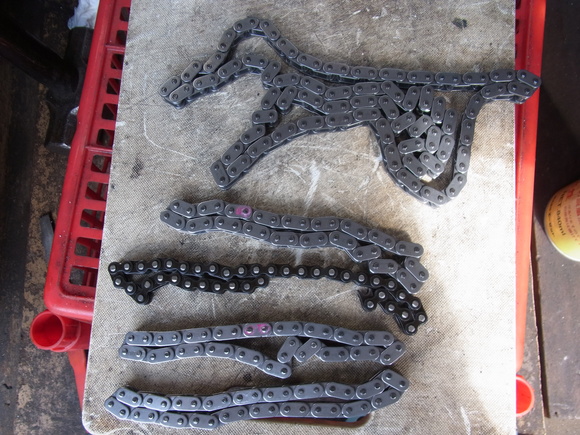

そして・・・新規に用意する219のエンドレスカムチェーンですが・・・・

DIDには、様々なカムチェーンが有り

綜合カタログの、109ページに有るDID 219FTS DHA

を採用しようかと・・・色々と思案します・・・

この219というチェーンは、元は、ホンダの注文でサイズが決まった製品のようで

JIS規格品とは別物のようです

今でも、カートの駆動チェーンとしても使われているようですね

エンドレスを解体しても、同品質のカシメコマを用意しなければなりません

なので・・・さらに、簡単に??用意するべく調べて行くと・・・・

ホンダ純正は全てエンドレスカムチェーンですが

ヤマハ純正には、XS1とか、割と新しいXJ用に

カシメタイプのカムチェーンが有る事を知りました・・・

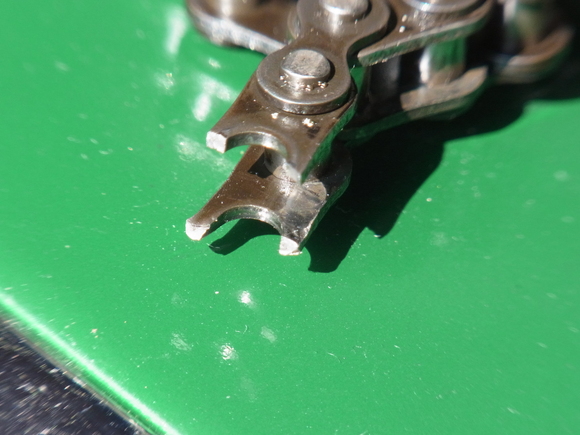

もちろん・・DID製品のようです・・・カシメコマも単体部品としてあるようです・・・・

当初は・・コレを用意しようか?・・・と思っていましたが、カシメ作業があるので

工具が無い我輩は・・・躊躇していたのですが・・・・・・・



この記事をご覧になった・・・TAKAO様が・・・・・

カシメ加工を施した上で、カムチェーンを・・・・大量に送って頂きました!!

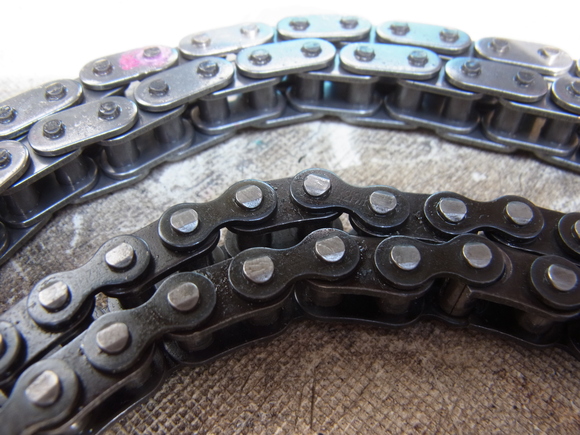

同じ219ですが・・・50年以上前の品とは別物に見えます(笑)

カムチェーンが用意出来たなら・・・50年物のテンショナーも何とかしたいものです

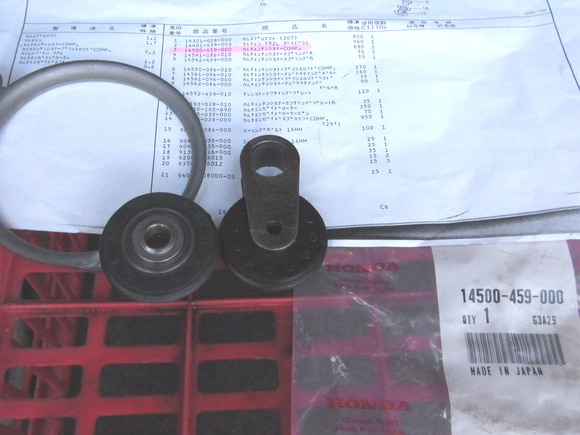

・・・で、用意したのが・・コレ・・・ですが・・大きさが全然違います・・・

大失敗です・・・・銭失いです(笑)

コレでも・・めげずに・・・



用意したのが・・・コレです・・・・

外径40φで厚み10mmでピッタリ!!

今度は、無駄な銭失いはなかったようです(笑)

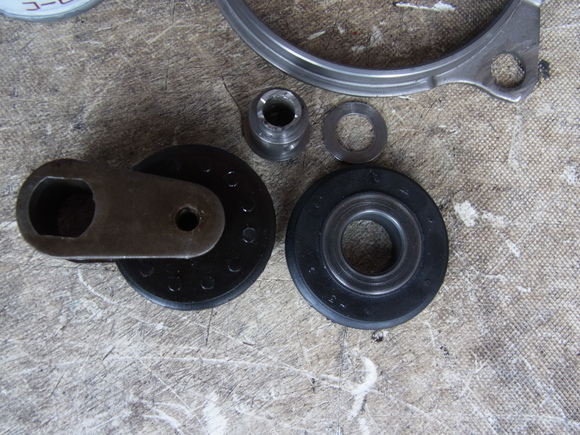

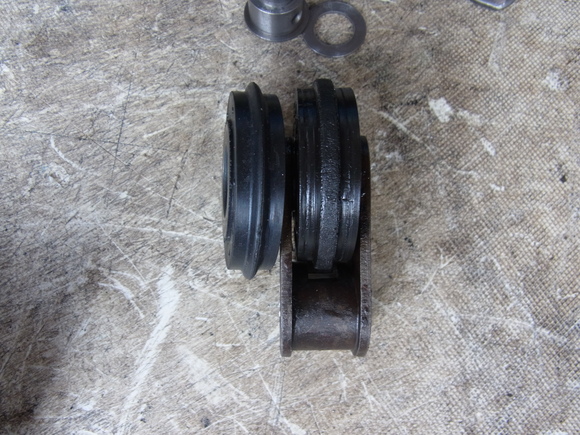

固定リングから分離して・・・軸を加工しますが・・・

この軸はチェーンと同じカシメ式です・・・・又・・難問です



多少形状が違いますが、寸法が一緒なので・・・これ以上の銭失いを避けるため

本品を使用しますが、加工に失敗したら・・やはり銭失いの

無駄作業ということになります(笑)・・・・・

軸孔寸法から、純正のカラーを使ったタイプと

ニードルベアリングを使ったタイプとローラーベアリングを使った

3タイプの加工を想定して・・・部品発注!!

これの様子は・・・いずれ公開します・・

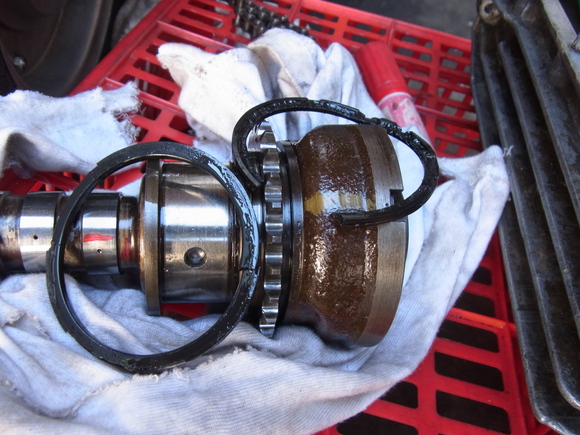

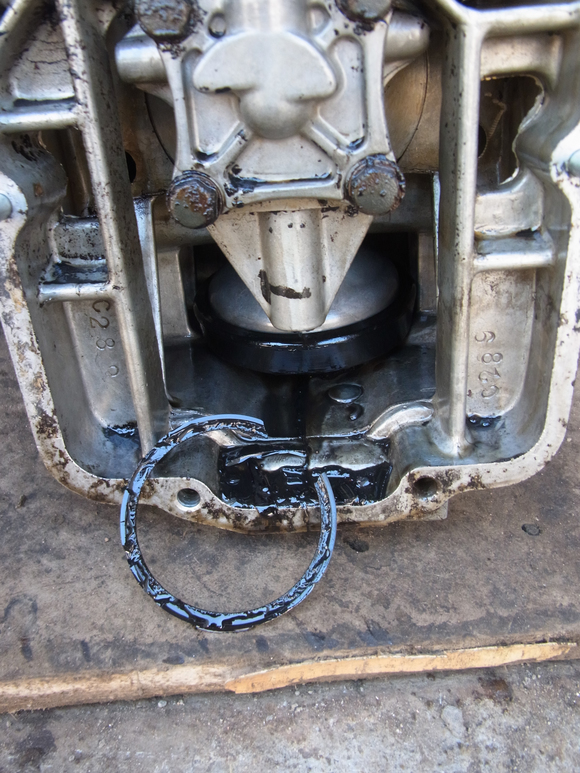

ミッションとエンジンを分離した際に、出てきた破損したプラスチックリングは



カムチェーンスプロケット両サイドにある、ダンパーゴムのようです・・・

50年以上経ってもう既に・・・ゴムではなくなっています・・・・

のきした様のジュノオも分離した際に、やはり、この破損リングが出てきたことから

コレがカムチェーンを噛んでしまわないよう、残っていたもう片側も取っちゃいます・・・・

これの役目は、カムチェーンの下に枕木の如く受けて騒音を減少させる

意味合いのようですが・・・新たに付けるべきか、無いままか??・・・悩みますね



そして、カムシャフトを何気なくみていたら・・・ポンチマーク発見!!

でも、マニュアルには何の記述も無いので・・何の意味か??・・判りませんね

いずれにしても、クランクのタイミングを合わせるには、目印となりそうです

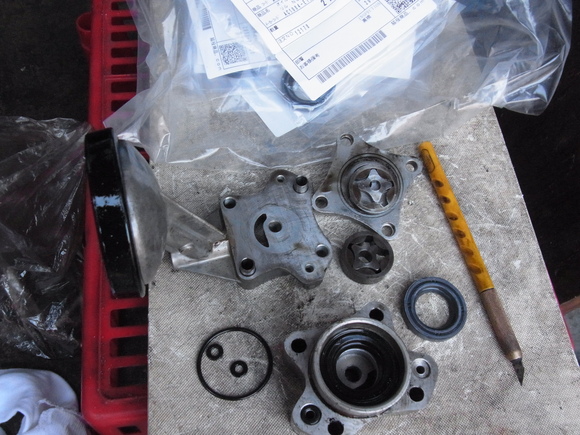

注文していた、oリングやらオイルシールが届いたので

オイルポンプ他のシール交換で・・・・・・
