ホンダ ジュノオM85・・・エンジン整備Vol.7
日中は40゜も有る環境ですが・・・・・

ジュノオ整備は・・・未だに続行中です・・・

前回は、嵌らなかったカムチェーンですが・・・・・



何とか・・嵌ったようです・・・・

このようにするには・・・正に・・知恵の輪です(笑)







当初の予定では・・・このようにして、コマの架け替えで

タイミングを取る予定でしたが・・・チェーンの遊びは有るものの・・・

架け替えが出来るまでの余裕は無いようです・・・・

現時点では、タイミングの位置が判っておらず・・・・

判った・・・としても・・・・クランクとカムシャフト単体では

お互いが、水平面の位置でしか、チェーンが嵌らないのです(汗)

そこで・・・・



カムシャフト先端のポイント付のデスビを駆動するギヤとブッシュを

取り外します・・・



こうすることで・・・クランクを置いたままで、チェーンの架け替えが可能になります・・・・・

それでも・・・・回転させながらやるので、楽ではないです

なお、この時、カム山に、傷をつけないよう・・・対策は必要です



そして・・・タイミング位置ですが・・・・全く・・・・判りません!!

当時の整備書によると・・・タイミング合わせ工具なる物が有ったようですが


カム山とクランク位置を計測すればよいのでしょうが・・・・・・凄い面倒です

日中温度が40゜では・・・・やる気せず・・・・と、言うより・・テーブル台などの

場所がないので・・・・・計測ジグを設置出来ません・・・

仕方なく・・・・・ジュノオエンジン分解の大先輩のページを参考にします

旧車レストア記録・・・です・・・ありがとうございます

コチラでも・・やはり、タイミングマークは・・無いと書かれております・・・

それゆえに・・正確な位置は判りません・・・

分解前・整備後の写真を公開して頂いてるので・・・取り合えず

このページの写真を真似て・・同じようにカム山を決めてみます・・・

コレでカムとクランクの動きを見ます・・・・・

写真を見て組んだだけですから、一抹の不安が有ります・・当然ですよね(笑)

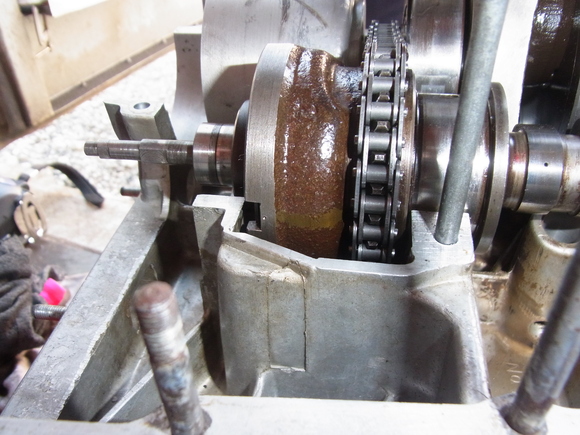

カムシャフト後端に有る遠心フィルターのポンチと

クランクウェイト側、ケガキラインが・・・前1箇所・・・後方2箇所有るのには

我輩的には・・・何かしらの、合致の意味が有ると・・睨んでいるのですが・・・



コレで組むと、カムシャフトのポンチマークがケース面に合った時

右側クランクが圧縮上死点の位置のようです

・・・・・・・一度組んだ後に、判明するのだが・・・コレで正解でした!!

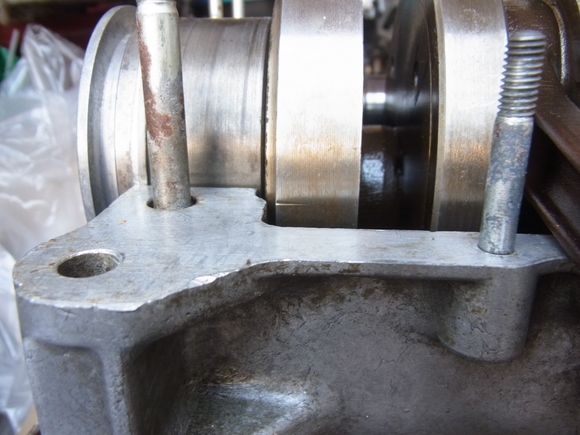

我輩ジュノオには、クランクウェイトにケガキラインが有ります・・・上はクランク後方・・・

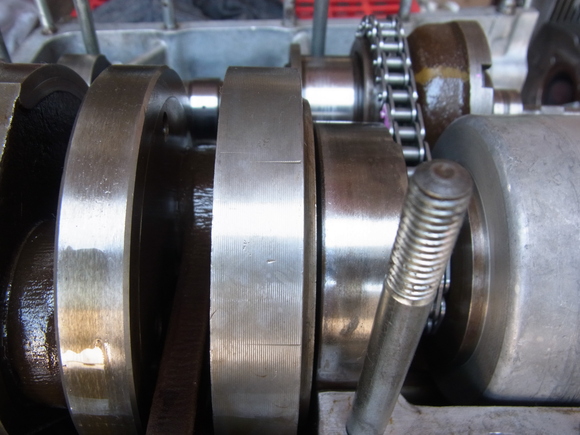

上は、クランク前方です・・・・このケガキラインの意味する所とは・・・・

考えていくと・・・・ますます判らなくなってきました・・・・・コレも次回に解決!!



もう一つ・・・・我輩のジュノオには・・・分解当初から判っていた事ですが

ケース内部には・・・それらしい部品も、取り付く場所もなさそうですが

パーツリストに載ってる、或るパーツ(部品)が無いのが凄く気がかりなのです・・・・

整備書にも、ケース分解前には・・外せと書いてあるし・・・・・


そこで・・・・安直では有るが、同じジュノオ仲間の、のきした様にお願いをして・・・・・


我がジュノオの引き上げとか、教本エンジンの提供とか・・・お世話になりっぱなしですね

ありがとうございます・・・・・・・



この教本エンジンから・・・・タイミングの謎と、或るパーツが無い事による

カムチェーン破断の原因が・・・・一気に判明するのでした!!・・・・・・

コレ、今回公開の予定でしたが・・・以外にページが有るので次回に持ち越しです
