ブリヂストン90・・・・エンジン整備Vol.2
前回は・・エンジンを降ろす所までの公開でした・・・・



エンジンに汚れは有るものの・・・走行距離8千キロ相応の様子で

過去に開けられた様子は・・見えませんね

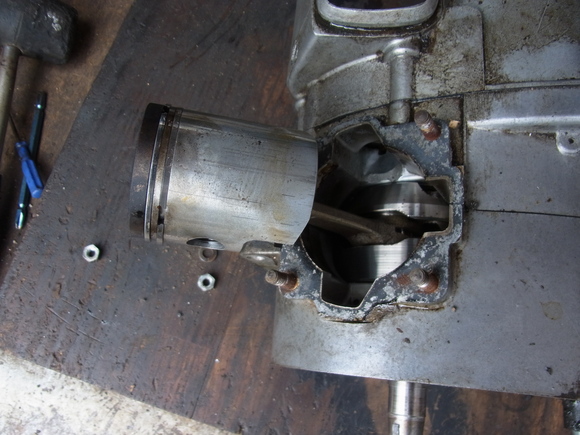

シリンダー及びピストンのカーボン堆積は意外と少なめです

もしかしたら、ヘッドだけは開けられてる??・・・・かも??



シリンダー及びピストンの傷も特に・・問題無いレベルです


これですと、シリンダーのボーリング作業は必要なさそう・・・なので・・・

大分、安上がりに終わりそうです



分解は・・シンプルそのもので・・此処までは、珍しくもスムーズに進みます・・



クラッチリフターは、プラスチック製のようですが・・コレも割れが見受けられません

クラッチ盤も・・・異常なし・・・で、拍子抜けするくらいですが・・・

後の確認で、ディスク内部の鉄ディスク側には・・チョット錆が多いようです・・・

オイルが乳化していることから・・・若干、水分と混じった様子が見受けられますね



このエンジンは・・・昭和39年(1964)9-9製造のようです

2020年も再び東京でオリンピックが開催されますが

第18回東京オリンピック開催の年ですね・・・

製造から・・・既に、49年経って居るのですが、その割りに

状態は良くて、オイル交換もきちんとされてい居た雰囲気です・・・

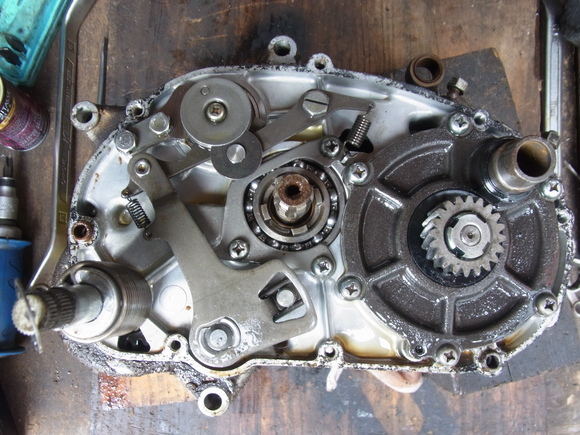

クラッチをバラすと・・・ミッションのチェンジドラムが見えます

何となく、カブに似ている構成です・・・

此処で難儀したのが、クランクに取り付けられているギヤの取り外しでした

この固定ナットが特殊で・・・・・30分程・・スッタモンダです・・・・



結局コレは・・・ソケットを加工して、四つ爪のSSTレンチを作る羽目になるのだが

これで、あっさりと分解出来ました・・・・・



吸気の心臓部で有る・・ロータリーディスクが見えて来ました!!

コレ、材質がベークライト製のようで、厚みが2ミリ程でした・・・

現代のカーボンファイバーで作ったら・・かなりパワフルなエンジンに成りそうですが

改造目的では無いので・・・大人しく、コレは・・・このままです・・・

此処で、部品が無い・・と、思われる ダブルリップのオイルシールですが

裏側のスプリングが半分脱落した状態で・・・・付いていました・・・

それ故に、シール部分にスプリング痕が癖になって残ってしまってます

オイルシール&ベアリングは全て新品交換予定なのですが

このダブルリップのオイルシールだけは(1箇所)・・今となっては入手不可能の

サイズです・・・どうしましょう??・・・再生するには、コレが 一番やっかい だったりします



そして・・・いよいよ・・・ケース分解です・・・

開けると・・以外に・・・酷いかも・・・・しれない・・状態でした・・・・

かなりの・・・水分が・・入って、オイルと混じったかも??・・・・



憶測ですが、極寒の地だった為に・・・半年程乗れない、冬の間の温度変化で

結露が発生して・・内部に水分が発生したのでは??・・・

或いは、雨で・・ケースの何処からか・・水が入った??



しかし、今年は、昨年末から始まった、未公開のピジョンc111

腰上分解と発電系統と車体廻りの整備から始まって

ジュノオに続き・・ブリヂストンまでエンジン分解するとは

かなり・・・不幸な??・・・年になりそうです007.gif・・



そして、あっさりとクランク・・摘出完了です・・・

ブログでは・・結構・・・時間が掛かっているように見えますが

特殊ナット用のSSTを作った時間も含めても・・・エンジン降ろし作業込みで約2時間でした・・・・


問題のクランク両端のベアリングは・・・ケースに嵌ったままですが

コンロッド大端部のニードルベアリングには、今の所

ガタ&異音は無い様子ですから

今回は、クランク分解はしなくてもよさそうですね・・・ホッ・・・・



取り敢えずは、異音の元である・・クランクベアリングを撤去です・・・

外すと・・・かなりの、ガリガリ君(ポタージュ)でした・・・・・

その後・・・ベアリング&オイルシールを手配する予定なのですが

部品が無いダブルリップのオイルシールをどうするか??・・・途方に暮れます

取り敢えず・・・・綺麗に磨く事までは、しないが、必要最低限に

泥とかオイル汚れのケースを洗浄しながら・・・用意出来るまで、時間潰しです・・・

多分・・・次回も続く・・・と思う・・・
