ラビットS61小物修理Vol.3
S61作業は・・・・続いて・・・

■2.キックギヤシャフトのブッシュ再製作



これも前回、書きましたが・・・ブッシュの磨耗でシャフトがガタガタの様子!!

なので、キックした際に、ギヤが途中で外れてしまうようです・・・・



確かに、ガタが大きいが・・・この程度でギヤが外れるのか??

取り敢えずは・・・ブッシュの状態確認の為に・・分解です・・・



ブッシュは確かに・・磨耗しているようですが・・・シャフトも同時に磨耗しているようで

コイツは・・・磨耗したシャフトに合わせてブッシュを作る以外になさそうですね・・・

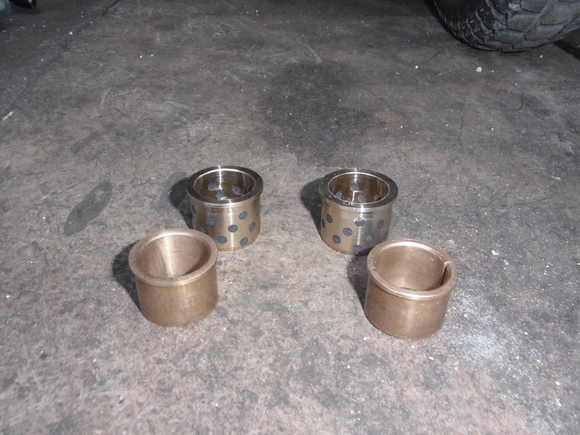

フランジ付のブッシュのようなので・・・外形のみ同じ物を注文・・・・

旋盤の掴み代を取る為でも有るが・・ノーマルより5ミリ長い物をチョイスで

シャフトの保持・摺動面積をアップさせて、耐久性のアップも狙います・・・

しかし、削るのが惜しい程に、きらびやかな真鍮色が眩しい!!

そりよりも・・・オーナー様・・スクーターだけではなく・・・

工作機械の旋盤なども、早い所、導入して下さいね・・・・




コレと同じ規格品が無いので・・・フランジと内径を旋盤加工です・・・



特に、シャフトの通る内径は・・やせ細った??シャフトと現物合わせです

ブッシュ内径とシャフト外径誤差・・・ゼロが目標です・・

実際には、ゼロだとシャフトが廻らないので、無理だが気持ち固めで・・・

ブッシュは前後2箇所分有り・・・

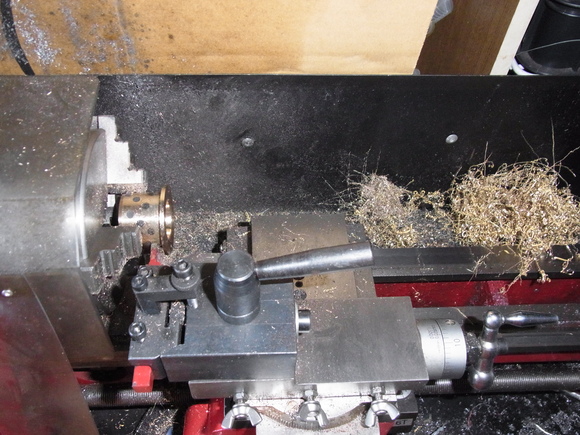

削った・・・カスが・・・大量です・・・

久々に長時間使った旋盤ですが、中華製のインバーター発電機(3KW)と

同じく中華製の旋盤のコンビネーションでは、モーター負荷の電圧変動が大きく




愚痴は・・・コレ位にして、現物合わせ加工が・・・ようやく・・完成・・・・疲!!

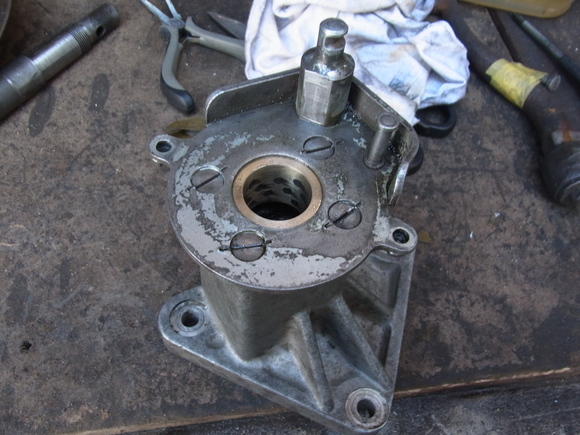

疲れ・・・作業が終われば・・・嵌めて組み立てるだけ!!



完成後・・・念の為、ガタの程度を確認しますが・・・・ゼロです・・・

ゼロでも・・ラッピングしてあるので・・・シャフトはスムーズに廻ります

車体の現物が無いので・・・実際の装着確認は出来ませんが

コレで・・・キックした際に、ギヤ抜けで怪我をする事は無いでしょう!!・・・・多分??

コレにて・・・又、一件完了!!
