ラビットS61小物修理Vol.4

■3.ガソリンメーター文字盤と台座修理

当方はラビットを所有していないので、わからない部分も有るのですが

このS61はガソリンメーターを搭載しているようです・・・

メーターの動作原理は、螺旋形状のシャフトをフロートが上下する事で

螺旋のシャフトと連結された、指針が振れて残量を示す仕組みのようです

この辺りは、部品に互換性は無いが、S601と動作原理は同じようですね・・・

シンプルだが・・・肝心のフロートが朽ち果てて・・・既に無いようです

タンク内部のフロート部分はオーナー様が治すとの事ですので

今回は・・・このタンクより上部のメーター部分の・・大掛りな??修理の様子です

当初の予定では・・・簡単に済ませる・・・つもりで、お引き受けしたのだが・・・・・

元来の凝り性ゆえ・・・・泥沼に嵌る・・・羽目に・・・

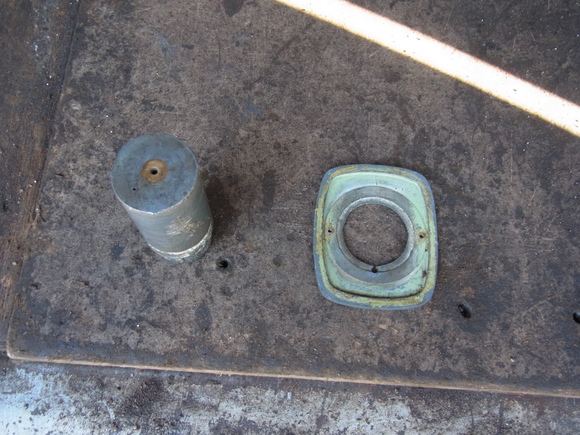

このメーター台座とガソリンタンク接続の筒は・・・上のように

分離するトラブルが多いようで・・・コレの接合と、メーター指針のストッパー作成

及び・・メーター文字盤の作成です・・・

しかも、今回、ガソリンメーターは 2台 の修理です・・・



一方の文字盤は・・・と、言うと・・・ご覧の通り・・・・

気化したガソリンの影響で・・・変色しているようです・・・

構造上・・この変色は避けられないですが・・・どう直すか??・・・・悩みます

それと、メーター指針の軸も折れてしまっている様子で・・これも・・難儀する予感・・・

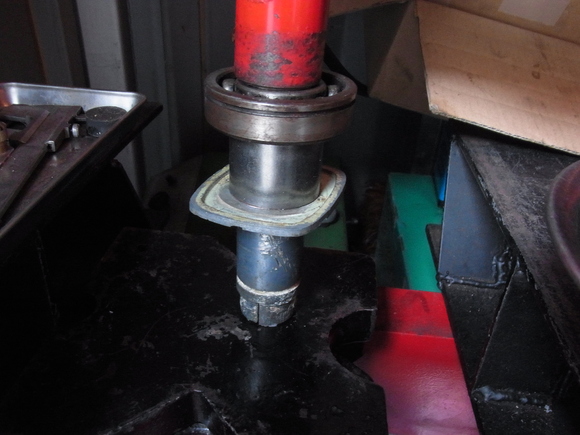

メーター台座と筒の接合です・・・直す方法は色々有るが・・

材質が・・・アンチモニーのようで・・・溶接とかは無理なので

接着と、ビス併用で直します・・



台座センターに、0.5ミリの窪みがあるので、この範囲にたまたま余っていた

0.5ミリの銅版を2液エポキシで接着です

もちろん、コレだけでは心もとないので、2本の皿ビスで台座と固定します・・・



そして、台座と筒の接合面の裏側には・・・・メタルエポキシで接合します・・・

当分は、大丈夫とは思うが・・・エンジンの振動で、コレが又、分離するトラブルが有るようでしたら

又・・・別な方法を考えましょう・・・・・直す方法は一つでは無いのです・・・

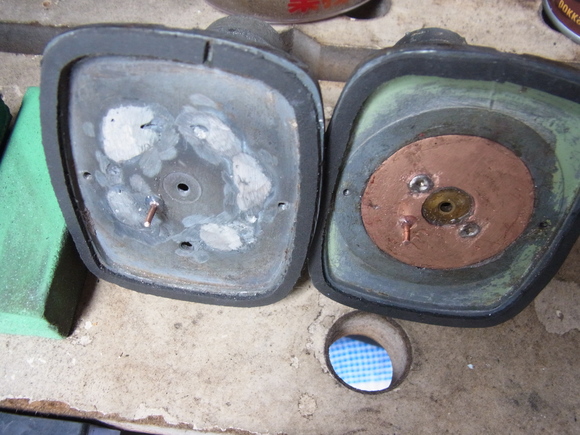

今回の修理するガソリンメーター2台ですが

一台は・・オーナー様が溶接業者で溶接したようですが、台座が熱変形で

曲がってしまってます・・・本来溶接出来ない材質ですが、無理無理でこさえたようです

台座の曲がりは、ガラス受け面になるので、余りよろしくないのだが

曲がり修正は、割れる恐れが有るので・・今回は、このままです

これに、脱落したメーター指針のストッパーを真鍮釘を利用して裏から打ち込みます

次いで・・ガラス受け座面に、両面テープ付のクッションゴムを貼り付けです・・・・

この2台・・同じS61の物ですが・・・軸周りの作りが違うようです・・・

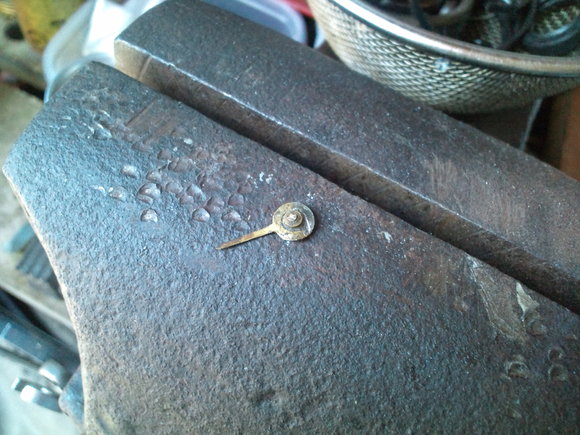

続いて、1本のみ 有るメーター指針の軸折れ修復です・・・・

これ 極薄の真鍮板なので・・変形しないよう・・・折れて埋まった軸穴の撤去が

神経戦ですね・・・・・

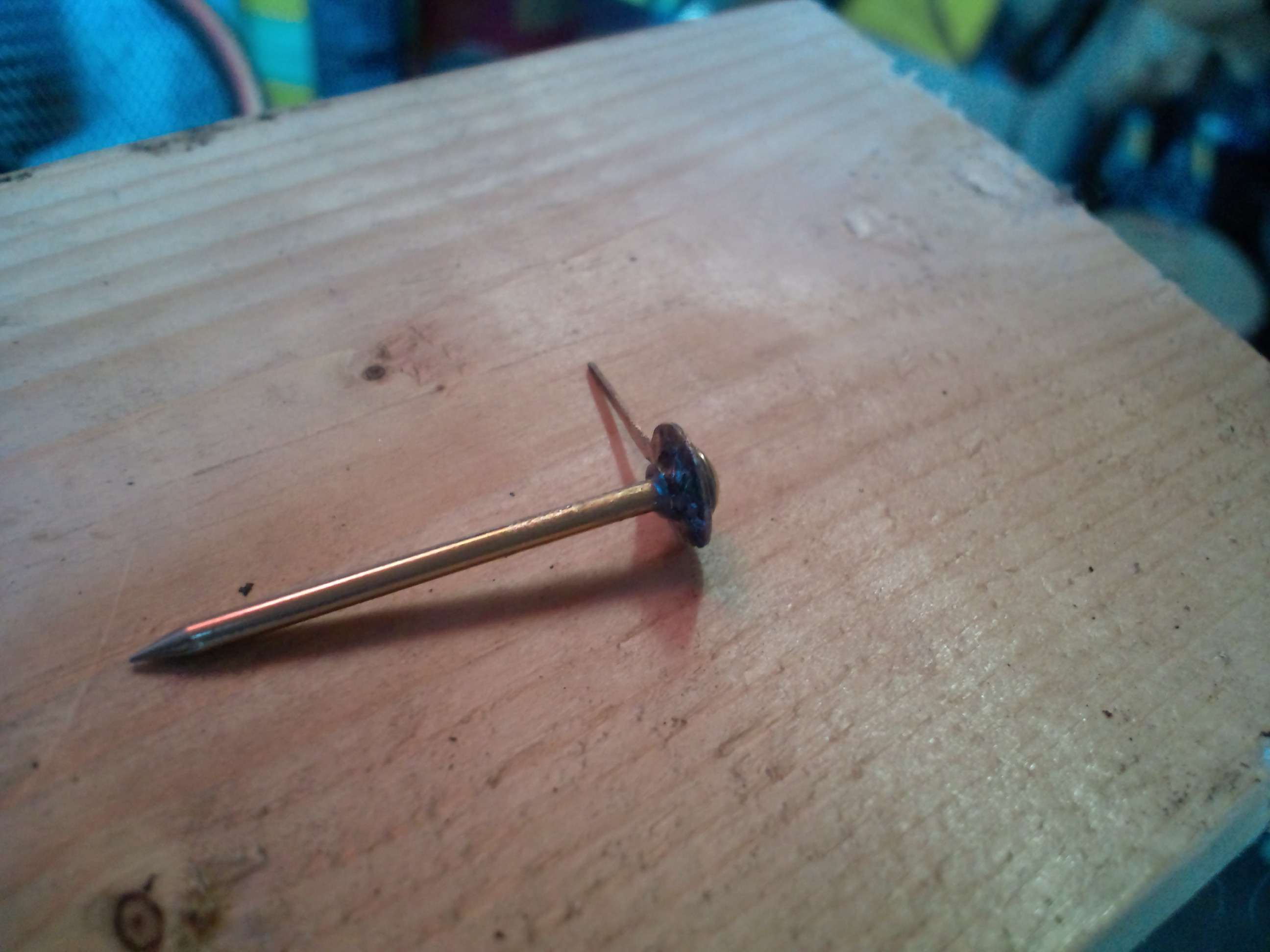

この軸が、タンクから伸びる螺旋状のシャフトと結合するのだが

手元に、このシャフトが無いので、シャフト径に合わせて

オーナー様にて、この真鍮釘の軸をドリルで

咥えて削ってもらう様に・・・長めにして有ります・・・

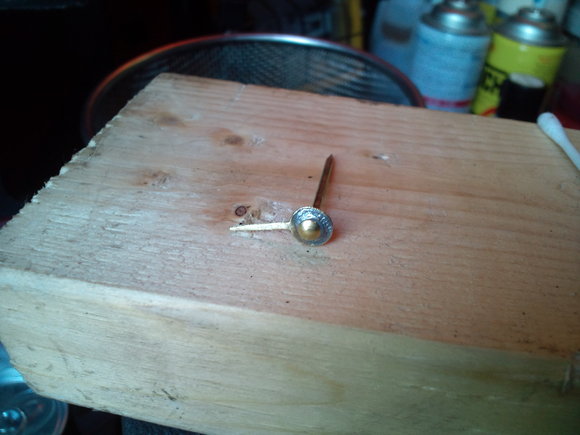

指針の頭ですが・・・釘頭モロ出しです(笑)・・・・コレが良いのか・・悪いのか??

好みの問題かな??・・・・・真鍮半円キャップを接着する手も有りだが


続いては・・・メーター文字盤ですが・・・・・その前に・・・

ガラスを固定する・・枠が有ります・・・

ガラス枠ですが、当初は磨いて・・そのままの予定でしたが・・・・

文字盤作成の次いでに・・・再メッキをしたいとの申し出で・・・・・

さらには・・文字盤を作るなら・・ガソリンメーターだけでは無く

ついでに、当初予定の無かったスピードメーターの

文字盤とガラス枠の再メッキも・・・と、トントンと・・・話は進んでしまい・・・

コチラは、焦りますが・・まあ、納期があるわけでも無いので・・・ゆっくりやるとして

メーター文字盤の作成まで・・作業するとは・・・思いもせず・・・



長い道程なので??・・・続きは・・次回に・・・・・
