全く無駄な作業・・と判って居ても・・・
久々な作業ネタです・・・・でも、バイク弄りではないです・・・・



我がガレージには・・・昔から有るボール盤が有ります・・・

何時から有るのか??・・忘れましたが、使用頻度が少ないですけど

結構役に立っています・・・古い故にガタが来てますけどね(笑)



事の始まりは・・・未使用の引出し用のスライドレールと一枚の鉄板が手元に有った事から

コイツを使ってXY2軸クロススライドテーブルを作って、フライス盤に出来ないか??・・・と思ったのが

タイトル通りの無駄な作業の始まりです・・・



何事も・・・やってみないと気が済まない性分なので・・・・頭の中で

イメージを図面化して・・・作業です・・・・



精度+強度に不安が有るので・・・試作故・・安上がりに

足りない鉄板と、レール1本を買い足して・・・・

ちなみに、レールの精度と強度を出すには、一番にはアリ溝レールとか

リニアレールとかを使えば

良いのですが・・・新品クロステーブルを買える程お金が掛かりますので

今回の安上がりに済ます・・という趣旨に反しますので・・却下してます



Y軸側完成・・・ちなみに、この鉄板厚みは6ミリ有りますが

・・・強度は十分とは思えないです・・・・

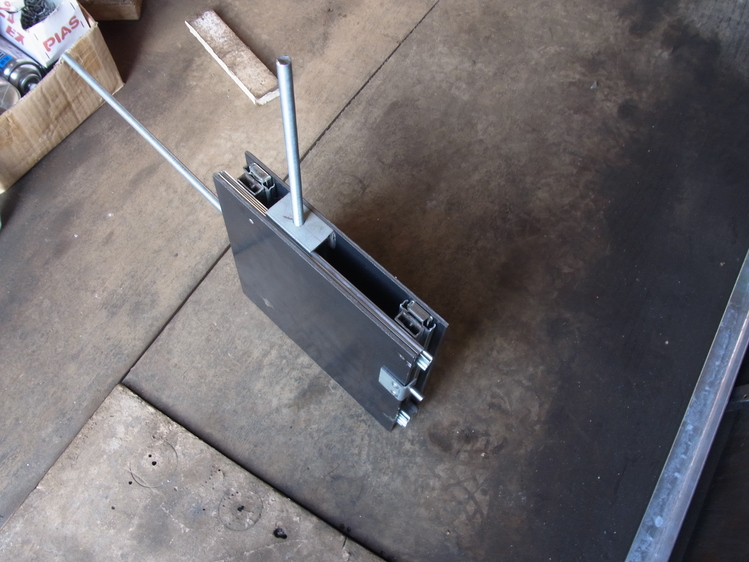

X軸側も完成・・・・・

XY軸方向の動きは・・スムーズです・・と、言うよりスムーズ過ぎな感です(汗)



無い頭ひねって・・・XY軸の送り用のボルトを設置・・・この全ネジボルトも

何故か手元に有ったやつです(笑)



何となく・・形だけには・・・なりましたね(笑)



最大動き幅に合わせて・・全ネジをカット・・・

実際の作業では・・ココまで動かす事は無いです・・・・

手回しハンドルが無いので・・とりあえず・・簡単にノブで代用・・・・



XY軸に加えて・・回転テーブルも有れば良いなぁ・・・と色々と思案します

これも、既にプランは出来てるが・・・後回しで・・・XYテーブルの動作確認の為

1種類しか持ってない・・エンドミルで5ミリ厚のアルミ板を試しカットです・・・・



ここまでは、作業途中と言う事も有り・・

考えていなかったのは、削る対象物の固定方法をどうするか??・・・でした(笑)

何とか、固定して・・・・・・削れました!!・・・当たり前ですが・・・・・



写真は上の物しかありませんが

何種類か試し削りをしたものの、切削面が思ったより綺麗では有りません・・・・

刃物のエンドミルについても良く判っていない我輩なので

これは・・後の課題勉強として・・・・

アルミ板にビビリが発生することから、思った通り・・・強度が不足している様子で

ワークがビビると・・・切削面が荒れるようです

他に、ボール盤のシャフト軸の僅かな振れも切削面の荒れの原因かもしれません

作業当初から・・何となく判っていたものの・・・・・

やはり、土台となるテーブルはケチってはいけないという・・見本かもしれません

ここで・・・大幅改良で作り直しか??・・・・素直に中華製のテーブルを買うべきか??

あるいは、旋盤にボール盤合体で逃げ切るか??・・・・

コレ作ったとして・・特に削る物がある訳ではないのだが・・工作機械の誘惑は怖い(笑)

そんな・・・無駄な作業のひとコマでした
