スバル360 クランク整備・・3
前回は、2回目(2本目)のクランク分解でした・・・

コレで、無事に1本目で不足のパーツが、揃えば何の問題も無かった筈ですが・・・・

そうは、すんなり事が運びません・・・・・でした・・・・

特に、コンロッドが・・2本共に・・使えない??・・と思われる状況は・・チョットどころか、かなり痛い!!








とりあえず、2本目のクランクシャフトから外した 部品で

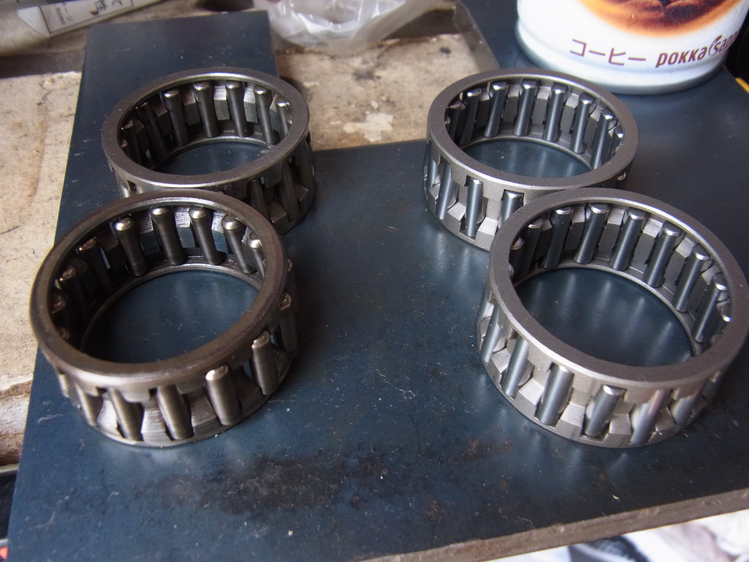

間違いなく使用できるのは・・・クランクピン1個+大端部のニードルベアリング1個のみです

コレでも、収穫は有った・・と、思うことにしましょう!!



ワビ錆コンロッドとお曲がりコンロッドですが・・・・駄目元で・・・手を入れます・・・・



元の純正コンロッドとの比較で・・・コンロッド刻印は

S26(ワビ錆左)・S25(お曲がり右)・S55(純正左)となりますが

刻印が違う以前に・・・・気になることが・・・・それは・・・コンロッド重量です



それぞれのコンロッドを計測すると・・・

S25(部品取りお曲がり右コンロッド)=186.5g

S26(部品取りワビ錆左コンロッド)=197.1g

S55(正規品コンロッド)=201.5g

コレだけ違いが有るのだが・・・・当時としては・・ごく普通の事なのかしら??

レーサーではないので、小数点以下は無視するとしても、許容差がわかりません・・・・

オーナー様から送ってもらった、整備マニュアルにも記載が無いようです・・

ウンチクは、この辺で、とりあえず・・・・S26(ワビ錆左)の大端部の腐食を研磨してみます・・



研磨はまだ十分ではない状態ですが・・・底辺の大きな腐食穴までは

大きく削らないと、取り切れません



しかも、ピストンピン側もワビ錆なので・・・・残念ながら使用不可のようです・・・・

予算が有るなら、溶射肉盛の上、再研磨で使える・・かも??・・・だがココでは却下します

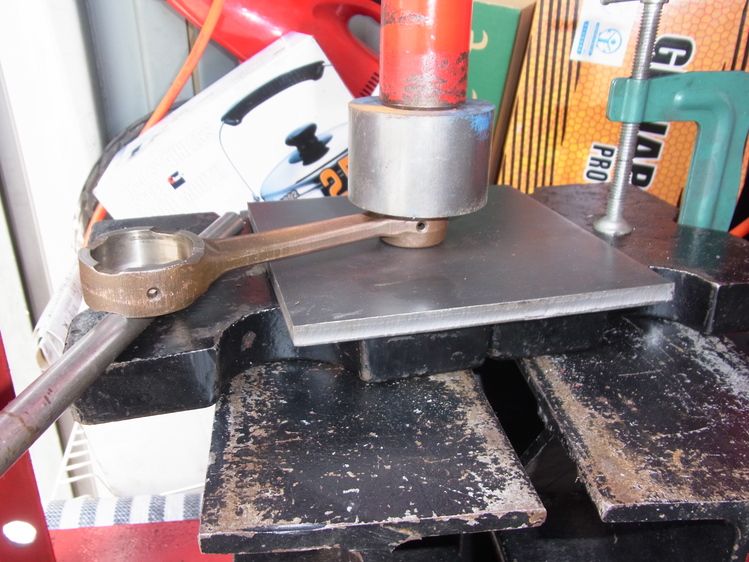

続いて・・・・S25(お曲がり右)の修正を試みます・・・



この方法(冷間)で良いのか判りませんが

徐々にプレスして・・・・・とりあえずは、平面をだして見ます・・・



何度かの作業で、平面度は裏表・・均等になったが・・・・・ピストンピン軸穴(小端)のみ

どうしても、左右同じになりません・・・・こうなると、荒っぽいが、ピストンピン軸穴に

同径のシャフトを通してねじり曲げる以外に無いようです・・・・

そこまでやると・・何か・・コンロッドが折れそうです・・・・折れないまでも良いことはなさそうです

今の所そこまでは・・・出来ませんので・・・一時撤退で・・・後に考えるとして・・・

一向に・・先が進まないので・・・

使えるクランクピン1個が有るので・・・先にセンター部分を組む事にします・・・

ラビリンスシールと、クランクピンのオイル通路は

あらかじめ良く洗浄しておいた上で・・・



オーナー様で用意したC3の新品のベアリングを使って・・・



分解前のポンチマークに合わせて、どんどんと・・・元通りに・・・



ラビリンスシール向きを間違えないように・・・組むだけです・・・

なお、ラビリンスシールは、アッパーケース毎に合わせてあるようで

必ず、ケースについていた純正のクランクシャフトのものを使いましょう!!

そうしませんと・・分離給油のオイル通路穴が塞がってしまい、最悪焼きつきます

ラビリンスシールの使いまわしには・・・注意が必要のようです



やっと、センターのみ完成です・・・・振れ取りは最後にしますが・・・



ケースに乗せて・・グルングルンと廻して・・・まだまだ、完成は遠いけど

嫌な事は、忘れて・・・遊んでみます



さて・・・現実に戻って・・・・コンロッドが用意出来ないと・・この先が進みませんが

この間、当方は何もしなかった訳ではなく・・・当方の廻りにもスバル360乗りの

スバリストが5人程いらっしゃいます・・・その中の一人 IK氏はクランクシャフト単体で

部品を持っているようで(見に行きましたが新品みたいに綺麗)

万が一用意できない場合は 譲ってもらうように、お願いをして有ります

・・・・が・・・・

オーナー様からも・・一報が入って・・3本目のクランクシャフトが用意出来そうだと

連絡が入ります・・・・未だ手元に無いので状態がわかりませんが

今度は使える事を期待しましょう!!・・・・

やっぱり・・・3度目(3本目)のクランク分解は・・・どう足掻いても

[PR]
by popM85 | 2014-07-06 23:34 | 整備&工作ネタ | Comments(4)
Commented by まつした at 2014-07-08 15:44 x
部品が見つかるのは良い事ですが、もれなくクランク分解付きなんですね。(^^;)

こんどこそ、「アタリ」だと良いですね。
Commented by popm85 at 2014-07-09 22:17 x
まつした様・・・

部品は何とか成りそうですが・・・分解付は仕方無いです・・・
アタリ部品でありますように(笑)
Commented by 太田の八 at 2014-07-10 12:05 x
んんーーーー厳しいですね
コンロットとピストンピンR2で合えば年式新しい分錆が内場かな
最終がレックス水冷2スト360までです。
確かヤングSSレックスまで有ったはずです
Commented by popm85 at 2014-07-11 23:11 x
太田の八様・・・

この状況は・・厳しいですが・なんとかなりそうな雰囲気ですよ!!
車弄りはこれで最後です・・・・でも、弄るのはバイクだけに
留まらず・・依頼あれば何でもやります(笑)
