ラビットS2・・66年後の路上復帰を夢みて-作業5

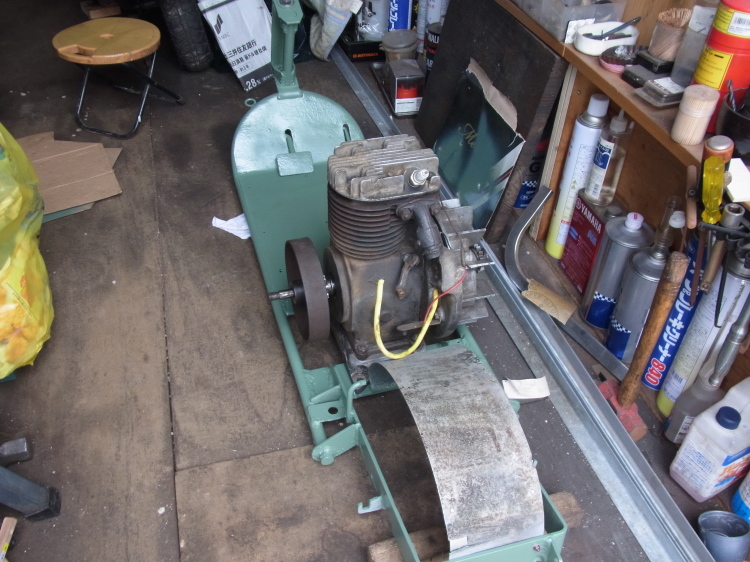

前回は、フレームにS-48の預かりエンジンを

駄目元で、搭載して、アレコレ検証しましたが・・・



このエンジンを搭載する、と、なると・・・

色々と手直しやら、改良やら・・絶対必要のようです

楽したい??・・我輩は・・一旦 保留にして・・・・

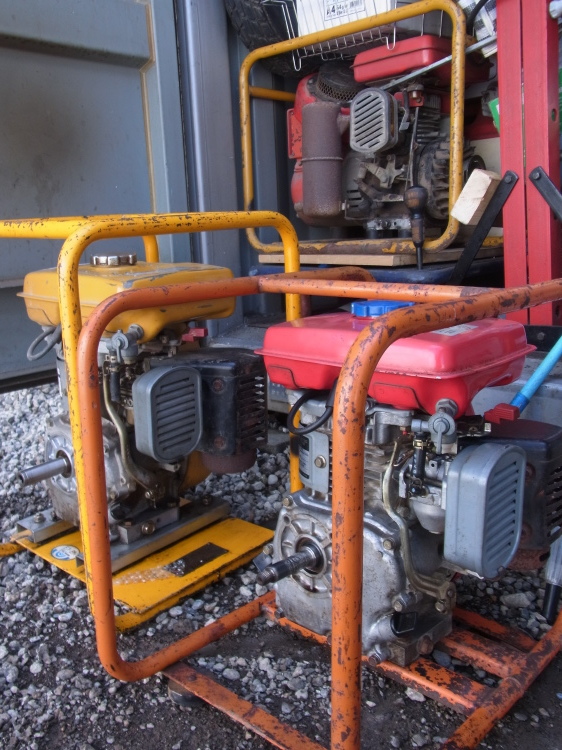

同じサイドバルブエンジンである

富士重工製のロビンエンジン 3台 で検証することにします

写真は割愛しますが・・・このエンジンを搭載するにしても・・

クランクシャフトがチョット短い・・・

元々無いが、コレに合わせた

遠心クラッチを新規製作しなければならない・・・

エンジンマウント位置が全く異なるので

ベース廻りも新規製作せねばならない・・・

・・・と・・・・

どの道・・・やはり・・・改良やら、加工は必至のようです・・

逆に言うと・・S-48のエンジンにしてもロビンエンジンにしても

あぁだ、こうだの・・・選択肢が有りすぎて・・贅沢にも??困っちゃう??・・状態です・・・


この時点では・・脳内で、ああだ、こうだと・・妄想するものの・・・

キャパシティの無い頭では、容量不足で

ハングアップして、整理がつかず、エラー頻発で、冷静な判断が出来ないので

こういった部分は・・閃きが大事だと思っていますから

一旦・・・・エンジン廻りに関しては

シャットダウンして・・・後回しです・・・

まずは、フレームが有るので・・・転がす方を先に

考えることに方向転換です・・・

でも・・・純正 5インチの前後ハブ+ホイールがないのに

どうするの??・・・ですが・・・

それから一ヶ月程、無い頭に再起動を掛けて・・・色々と検証の結果

・・・・オリジナルの5インチホイール仕様は諦めて・・

6インチに決定です


ホイール自体は、4・5・6インチと用意できるのだが

フロントハブは何とかなりますけど

肝心の リヤハブだけは・・どうにもなりません・・

・・・かと言って・・・待ってても・・・

この先、部品など絶対出て来ないだろうし・・何よりも、待ってる時間が惜しい・・・

当初は、安易に

同じ、5インチのZ50Mのホイールとハブを使う予定でしたが

この時代のスクーターは、一部を除き

殆どの車両で、ブレーキパネル側にスプロケットが付いて

いるのが普通で

Z50Mでは、左スプロケット・右ブレーキパネルとなり

オリジナルとは大きく異なるので却下します・・・

この時、既に・・ラビットS-71らしい?・・・前後ハブを

ある方から譲っていただいておりましたので

これを使う方向で・・色々と検討の結果が・・・6インチというわけです・・

写真には有りませんが、フロント側はオリジナルと同じく

ブレーキ無しのハブでした・・ありがとうございます・・・

但し・・

譲っていただいた、S-71のハブは8インチホイール用ですから

簡単に、ポン 付けは出来ません

此処でも・・毎度無駄な事をしているような・・気が・・・しますけど・・

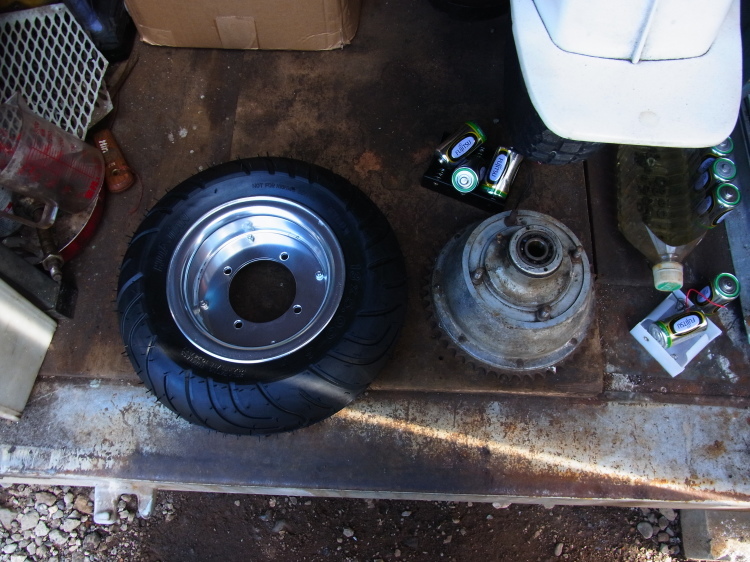

無駄と判っていても・・検証の為、まずは・・6インチホイールを入手します

現物同士で・・寸法を採寸・・・此処で大事なのは・・・

ハブに装着出来るのは勿論・・チェーンラインを考慮して

ホイール自体がオフセットされていなければなりません・・・・

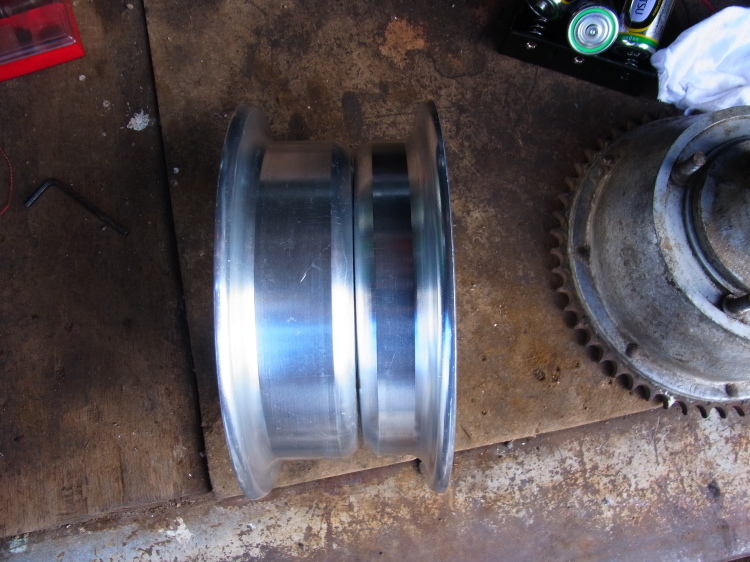

オフセットされている、浅い方を使って、寸法的には

何とか ギリギリ、8インチハブにも、装着が可能のようです

しかし・・・かなり後に・・・ニアミスで装着出来ない・・かも!!??

の事態になりますが・・・それは・・次回に・・・・

このホイールは13ミリ程オフセットされていましたので

行ける・・かも??

・・・と、僅かながらも希望が見えて来ました・・・・

1948年当時は無かった・・で、あろう・・・アルミホイールが

この車輌には、そぐわない気がしますが

6インチ 鉄ホイールでは、オフセットされた物がないので

致し方ないのですが、車体が最終的に出来た暁には

バランスを見て

塗装するかもしれません・・・・

まずは、転がすのが最優先ですから・・

・・で、装着するわけですが・・・当然 加工しなければなりません

憂鬱な加工メニューとしては・・・大雑把に・・

アルミホイール 穴径を 90φに拡大

ハブボルトと固定する為にPCDを110に穴開け直し

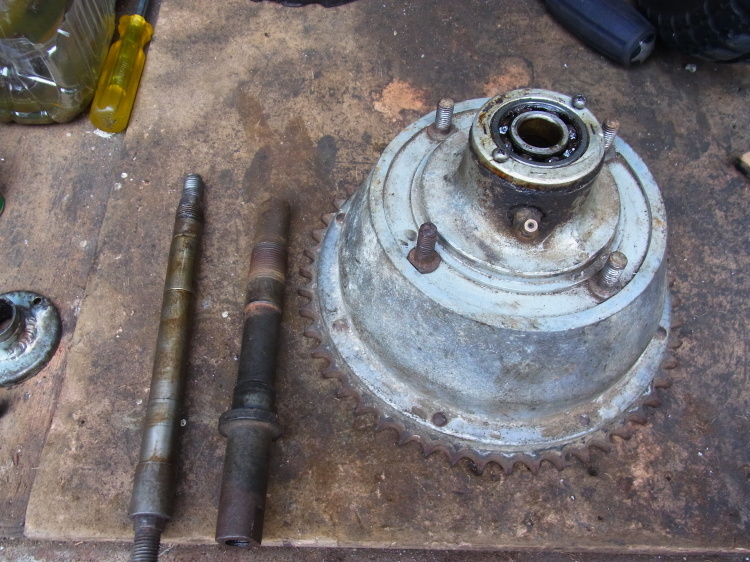

S-71のリヤハブには、純正ベアリング 6203が使われていますが

コレを20φのアクスルシャフトに合わせて 6004のベアリングに入れ替えるための

ベアリングホール穴 拡大

その他、前後ハブと車体に合わせた アクスルシャフトの製作などなど・・・

・・・・・・

と・・・・前後ホイール+前後ハブの殆どに加工の手を入れなければなりません

ホイールと、リヤハブは大きすぎて

当方の安旋盤では・・・咥える事が出来なくて、加工出来ず・・・

仕方なく、勝手に師匠のK御大の元へ・・

加工のお願いに伺うこととなりました・・・この様子は

次回の作業6に続く・・・
