ラビットS2・・66年後の路上復帰を夢みて-作業14


今年は、年が明けた・・と思ったら・・もう、4月です・・・

時が経つのは・・早過ぎますね・・・・

前回は、初めての試走が出来て・・・シリンダーヘッドに座っての試走では


初試走ゆえに・・・問題点も発覚ですが・・・車重が軽いからなのか??

平地では、意外と軽快に走りました・・・・登坂は、テストコースが無いので判りませんけど・・・

試走出来たから・・と、言っても・・何時までもこのままって訳には行きません

まずは・・・ガソリンタンクの設置です・・・

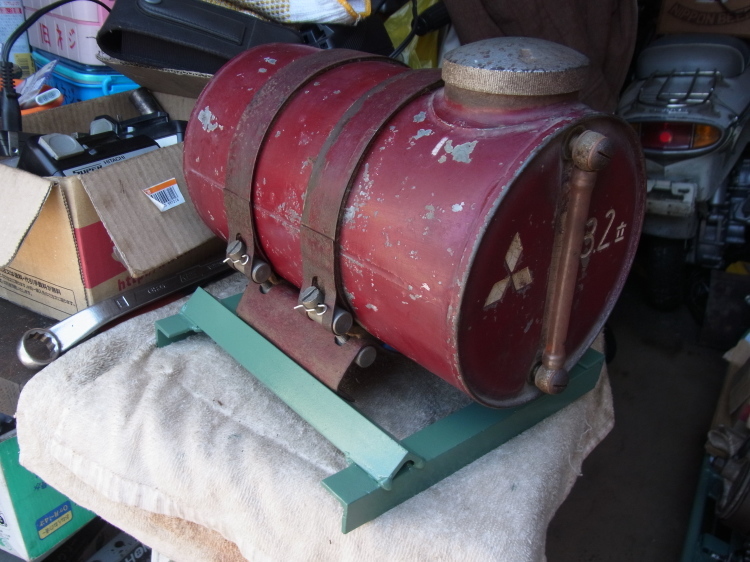

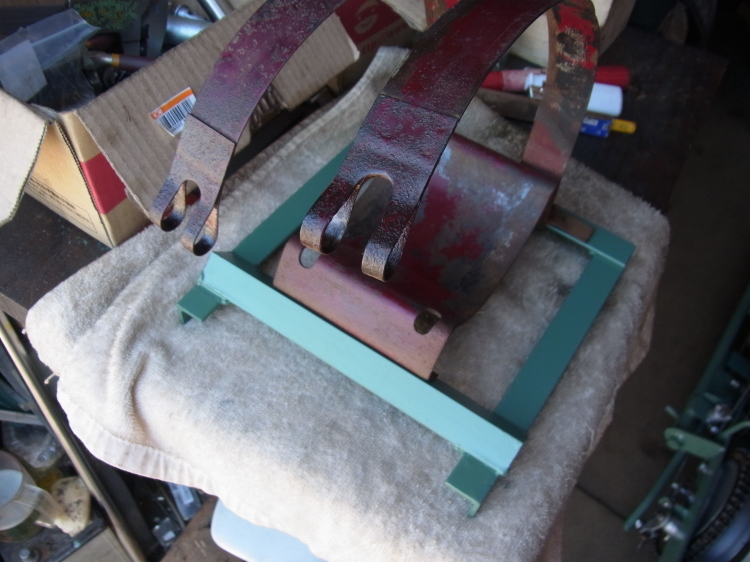

富士産業(重工)のラビットですが、八様提供の、三菱のタンクを設置するに当たって

面倒だが、コレに合わせた、架台をこさえます・・・・


各部の錆落しと、自家製メッキを施して・・

タンクの色は・・三菱オーナーの為にこのまま残します・・・って

塗装が面倒なだけです・・・・このままでも、意外と違和感無いと思うが、感覚が麻痺したかな??

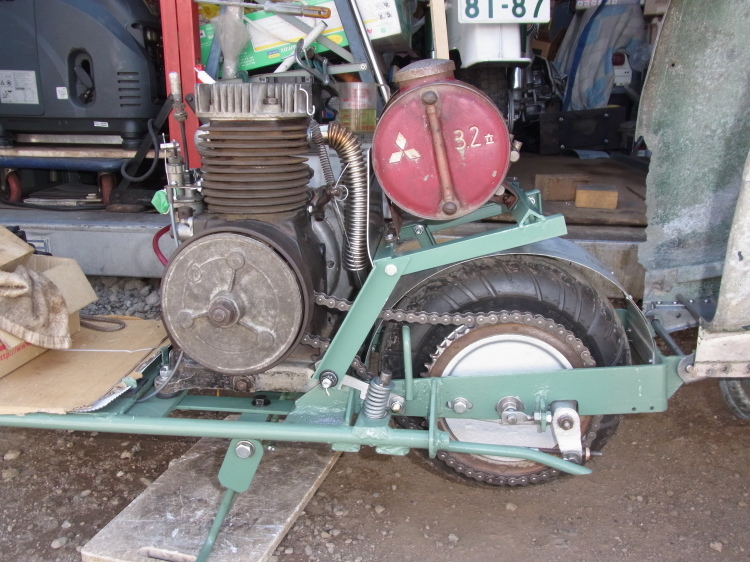

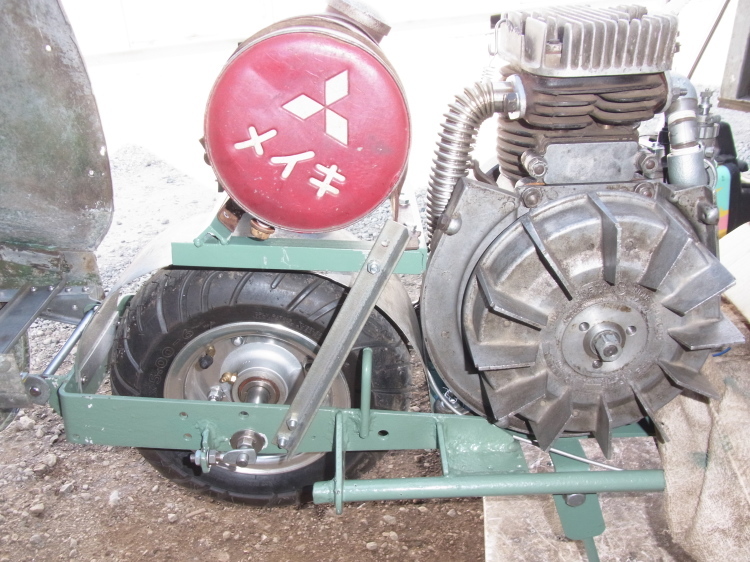

此処でも、トランク(船)とのスペースとの戦いが延々と・・有って・・仮設置です・・・

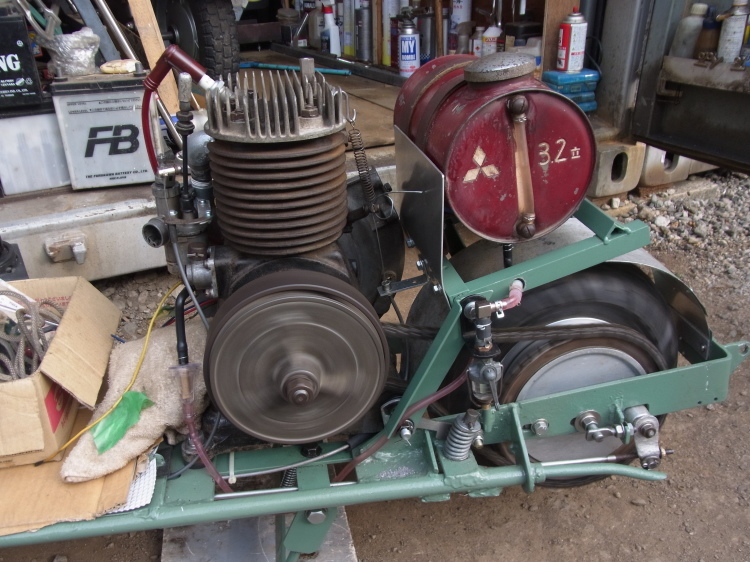

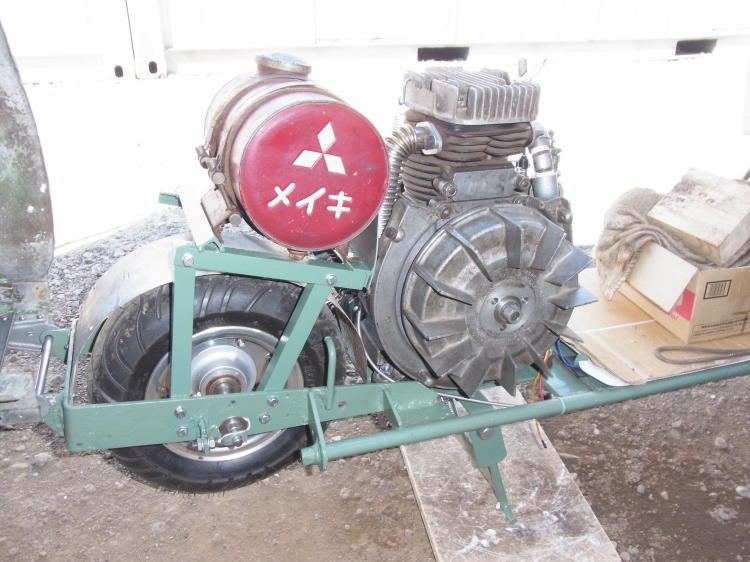

最終的に・・こんな感じかな・・・・見えない部分なので

設置スペース優先の配置です・・・

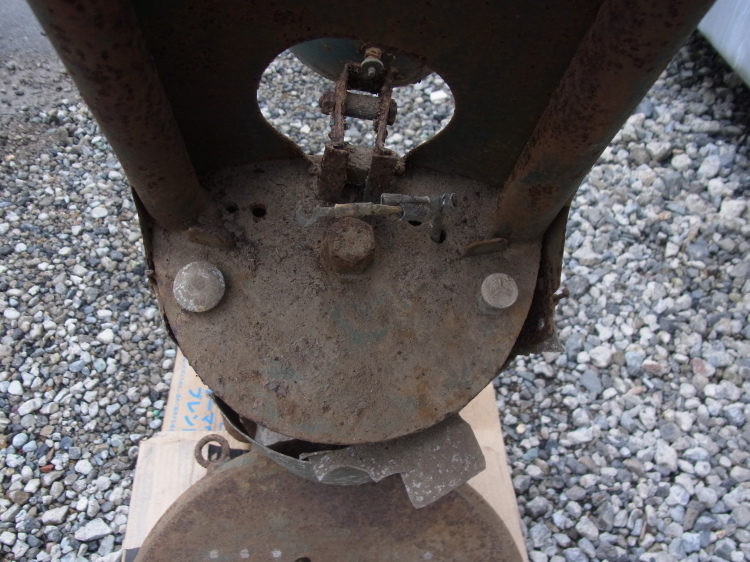

反対のチェーン側には、設置するボルト穴がフレームに無いため

チェーンガイドローラー軸ボルトを兼用で支持・・・・

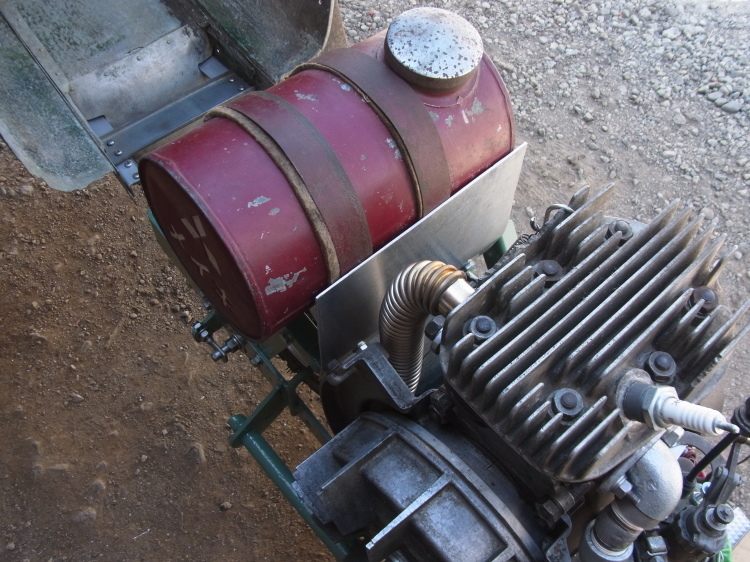

この時点では、エキパイとの距離が近いため、熱を受けないように

遮蔽板をアルミで設置・・・

タンクが付いたら・・・・次は・・・

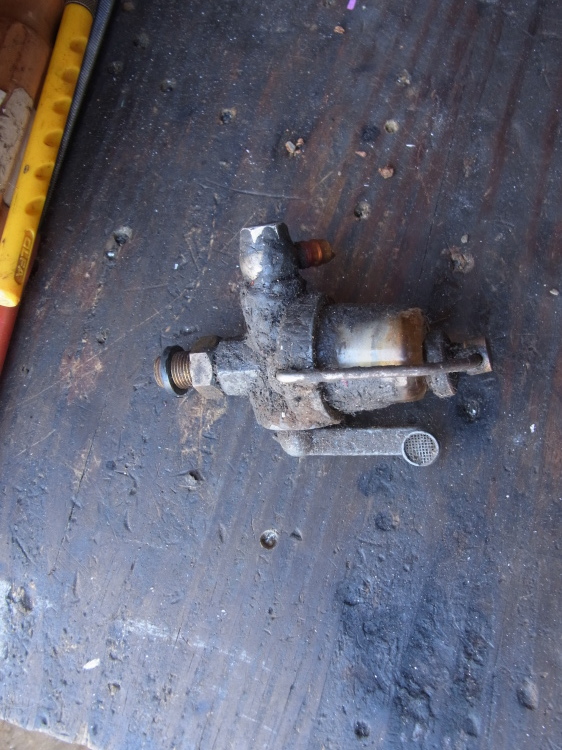

これも、八様から提供していただいた・・ガラスカップのコックですが・・・

結構苦労して??・・・・・

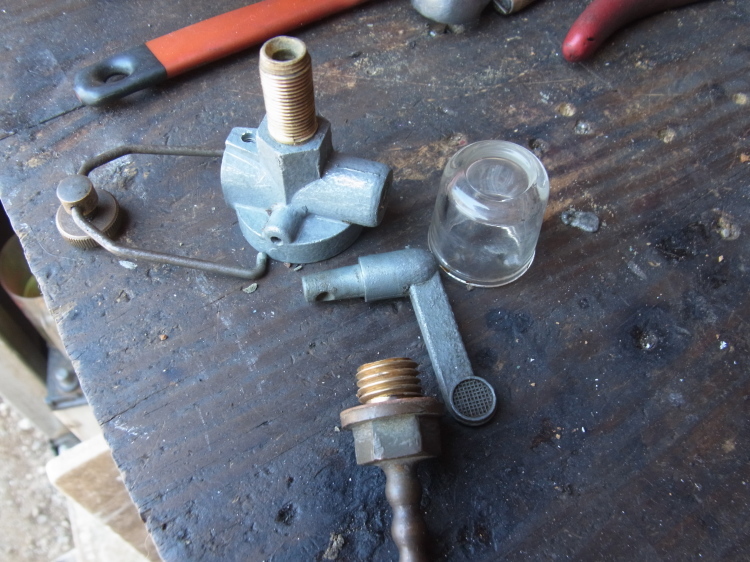

手直し・・します・・・

軸部分は、今時には無い・・コルクの丸筒パッキンでした・・・・

当然・・ボロボロでしたので・・・似たような丸筒のゴムを使ってセットしたものの・・・

ガソリンタンク側のボルトネジと全然サイズが合わず・・・難儀します・・・

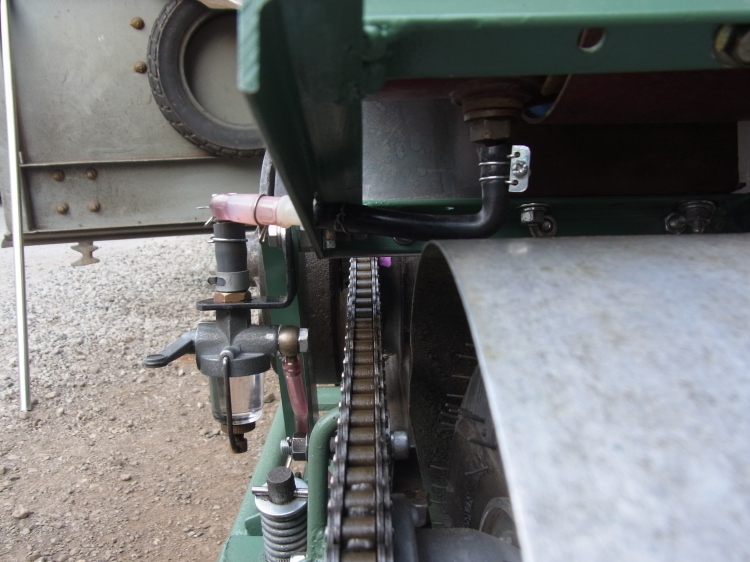

結局・・・スペースの都合から・・

タンク側パイプと燃料コックは・・分離して設置・・・

ガソリンホースは、L型タイプを使用して、90゜曲がりに対応してあります・・・


只今・・燃料落ちのテスト中で・・・・マアマアかな??・・実際走らないと判りませんが・・・

この後、走ろうとしたら・・・後輪タイヤのパンクが発覚で・・・試走出来ず!!


とりあえず・・試走は諦めて・・・次は・・

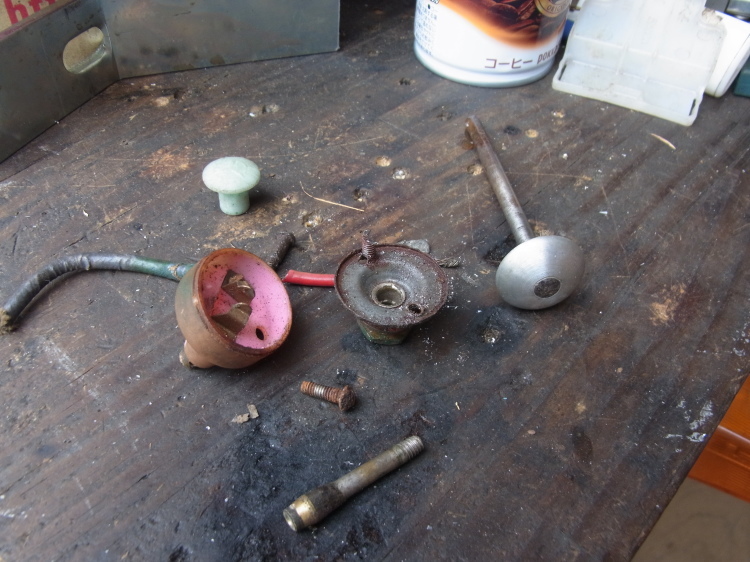

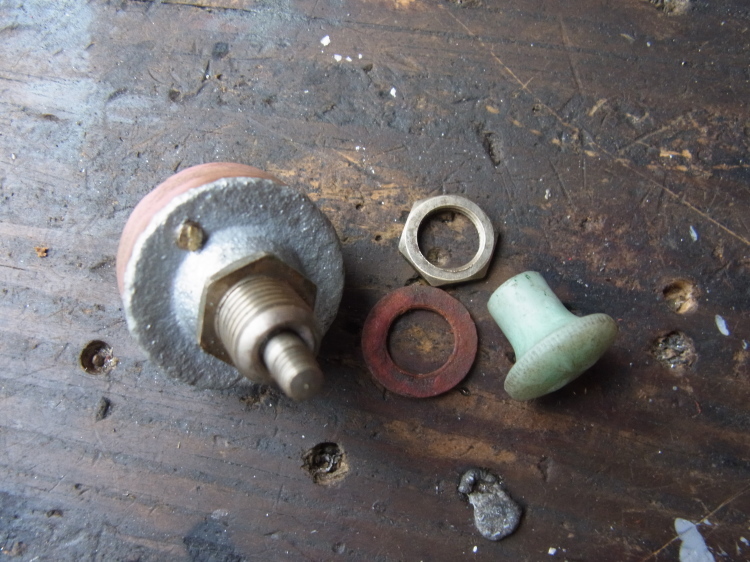

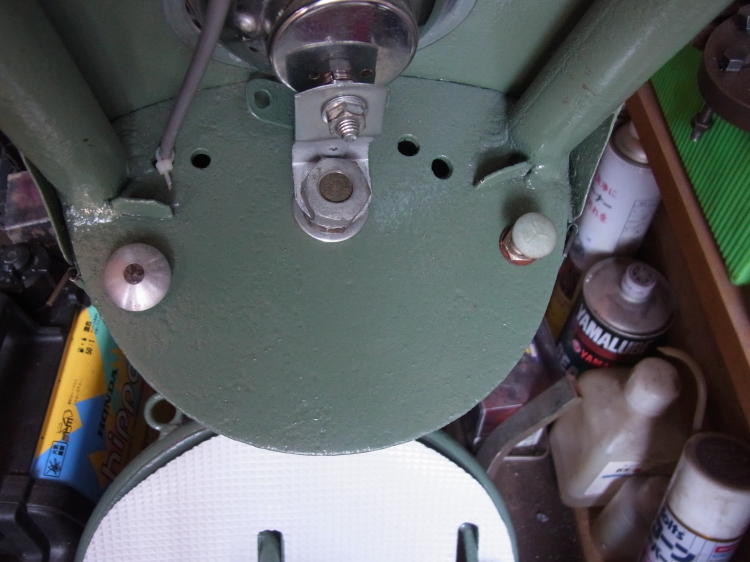

当初、こちらへ来た時の、チョークノブと、ライトスゥイッチですが・・・・

磨きこみと、慎重な分解の末・・・・

ライトのON-OFFだけのプッシュプルスゥイッチのようでしたが

目出度く・・・復活・・・・使えて良かったですよ!!


まだまだ・・・作業は・・際限なく・・続いて・・・

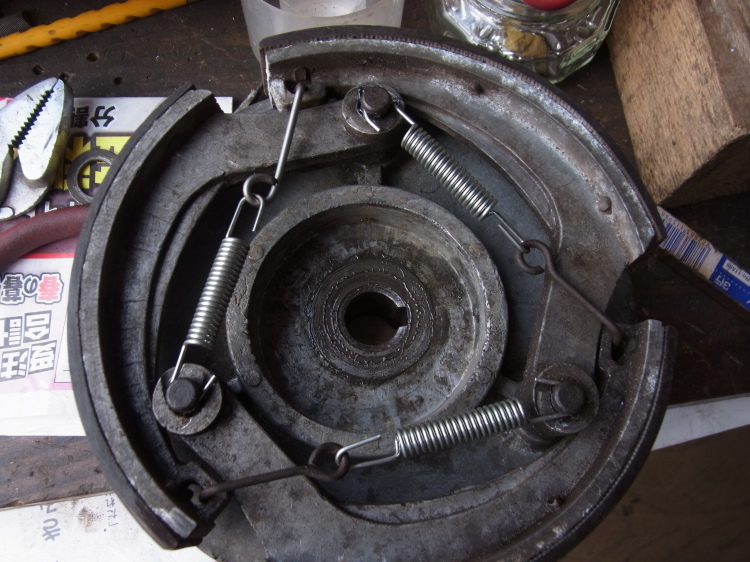

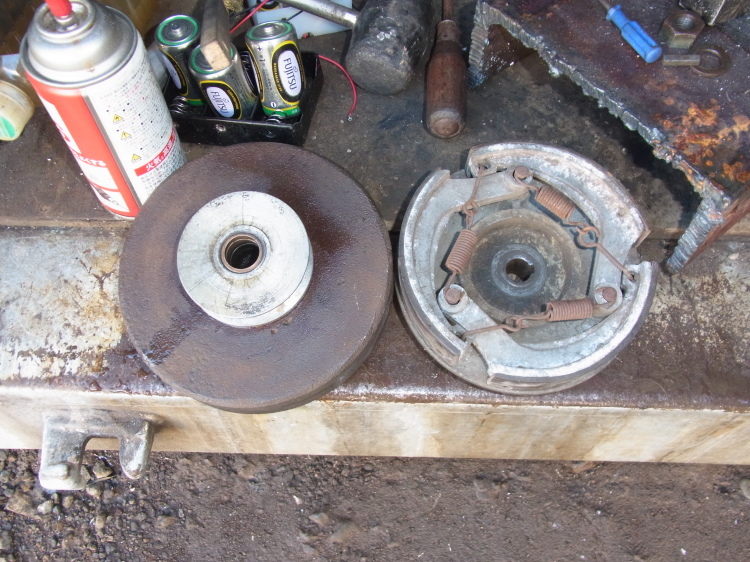

当初の遠心クラッチですが・・・・

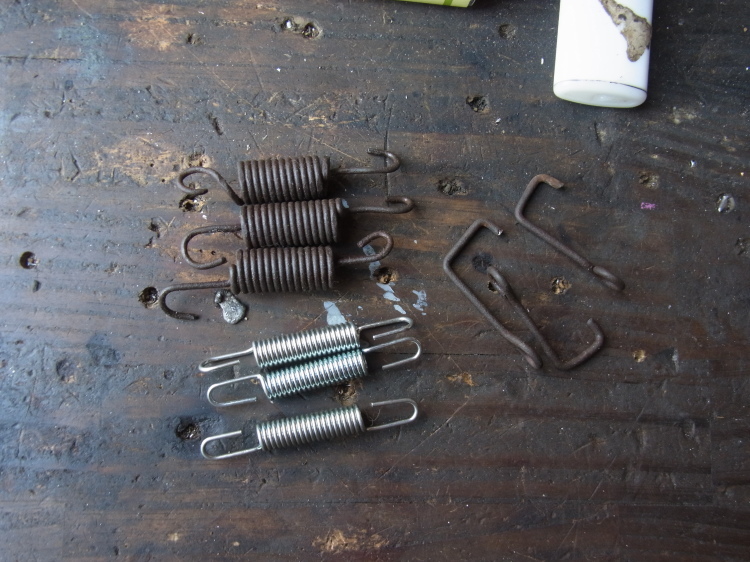

スプリングの長さが3本共に、微妙に違うのが、気に食わず!!

仕方なく・・・純正に拘らない我輩は、機能が同じならば何でも良いので

テンション(張力)と長さが・・・手持ちの、ほぼ同じスプリングを使って・・・

設置しようとしたら・・・・

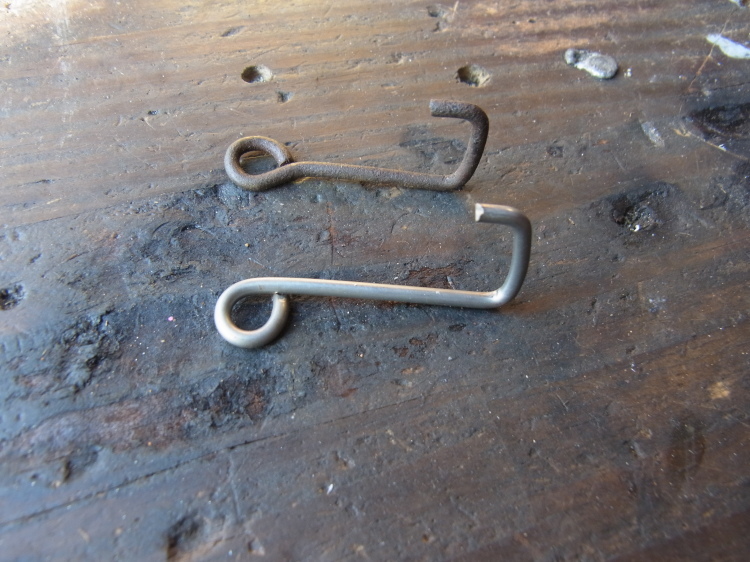

今度は、対策品と言われている、1本のスプリングフックが折れて・・・・心も折れて・・

いやいやながら・・ピアノ線で同じように似せて・・作って・・

セット!!・・・スプリングフックはどうせなら、3本作れば良かったかな?

なお、此処には、ラビットS-2の特徴である

押し掛け機構がセットされますが・・・実物を見たことが無いので

今は、頭の中で試作中!!・・・上手く行くかな??

なお、クラッチシューは、張替えに出さないと駄目なのですが

ブレーキシューも有るので、最後に同時に張替えすることにします・・・

この、クラッチアームは軸穴がガタガタで・・・要修理な気がしますが

後回しで・・全体の進捗優先です・・・

続いては・・・・

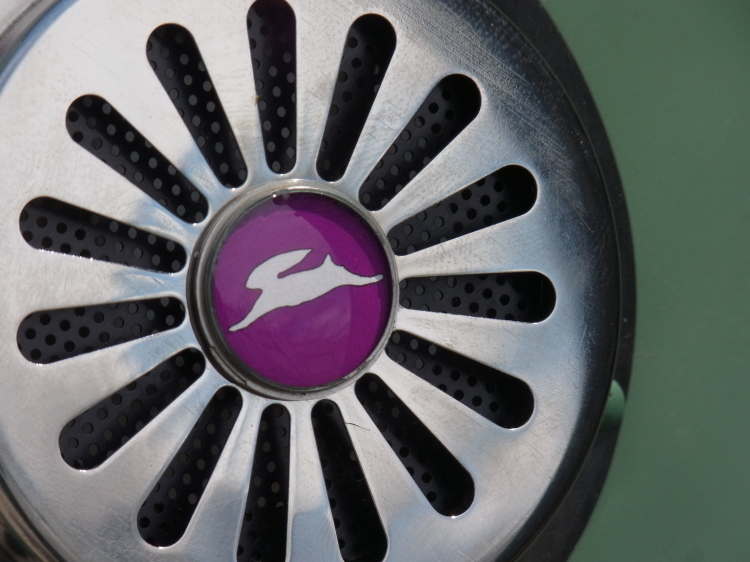

こんなに、沢山のラビットマークは要らないのだが・・シールなので

紙のスペースが勿体無く・・・・・色とりどりに印刷してみます・・・

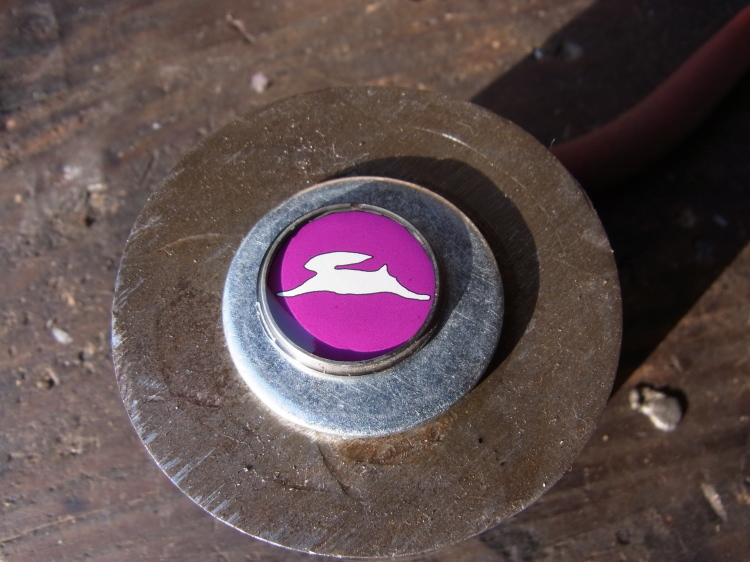

この うさぎ マークは、過去に修理した・・メーターのデータの転用です・・

単純に・・シールでは、芸が無いので・・・

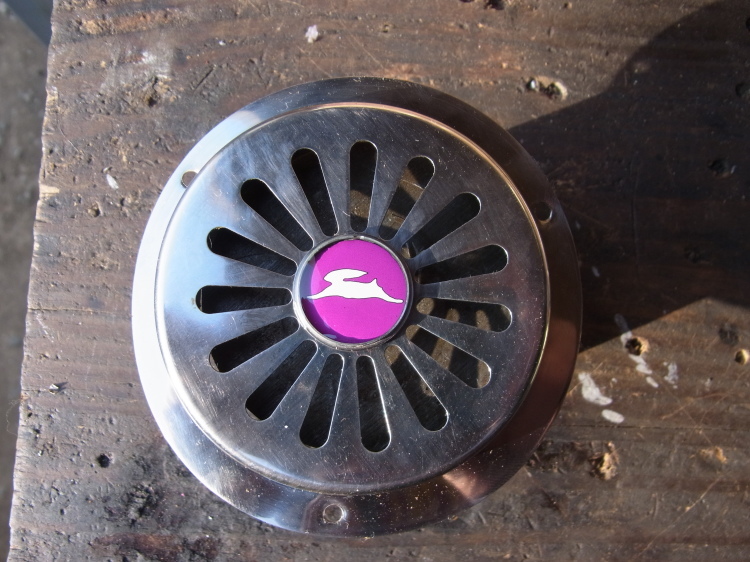

レジン樹脂を流し込んで・・埋めてしまいます・・・

当初枠無しで作ったものの・・・厚みが薄いので・・割れてしまうために・・・

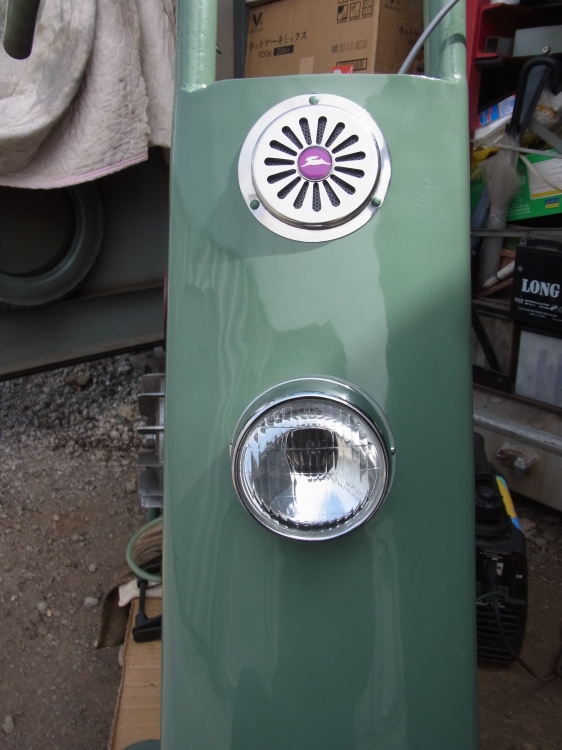

この・・イメージ・・・本物とは、チョット違う気がしますが・・・

又・・作るの・・面倒なので・・・このまま・・・

裏が・・見えないように・・パンチング板をセットしてあります・・・・

本物と比べると・・手間の割に、実際・・安普請なりで、重量感が無いなぁ・・・



次なる作業は・・・ガソリンタンクを設置したため

エキパイの再製作と・・マフラーの検討です・・・

まだまだ・・作業が残ってますが・・・少々・・疲れ気味なこの頃です・・・
