ラビットS2のタンク製作記-2

前回では・・・思いついた勢いだけで、作ったタンク側板でしたが

・・・予定通り??・・・大失敗でした・・

・・・物作りに失敗はつきものですから・・

良い経験ですかね

今度は・・無い頭を使って・・

型紙から、一歩進んで・・

型板鉄板を作ります

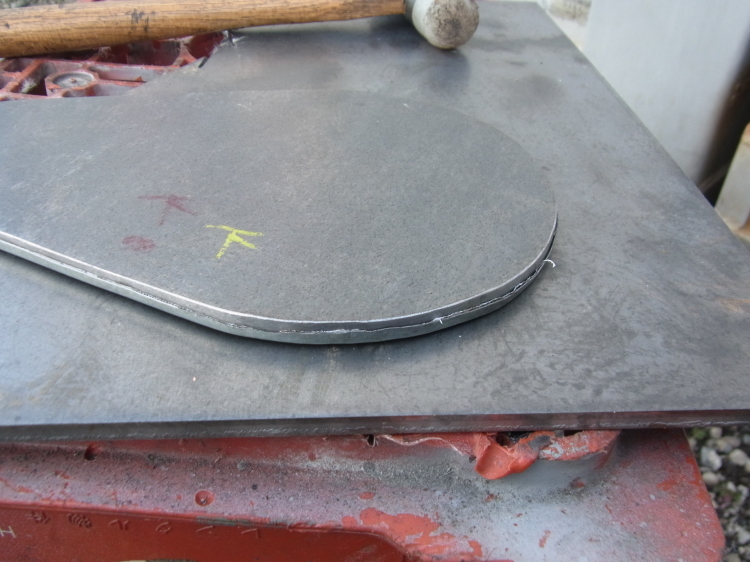

型紙を6ミリ厚の鉄板に貼って・・切り出し!!


現代なら、レーザーカットで一瞬で終わるのだが

こんな一品物に・・お金はかけられませんので

全て・・グラインダーのみで行きます・・



過去に色々と切って来た

グラインダー使いの達人??としては・・これくらいは朝飯前??

この型板鉄板を作った事で・・後の作業では


これですと、何台でも出来そうです??



あとは・・

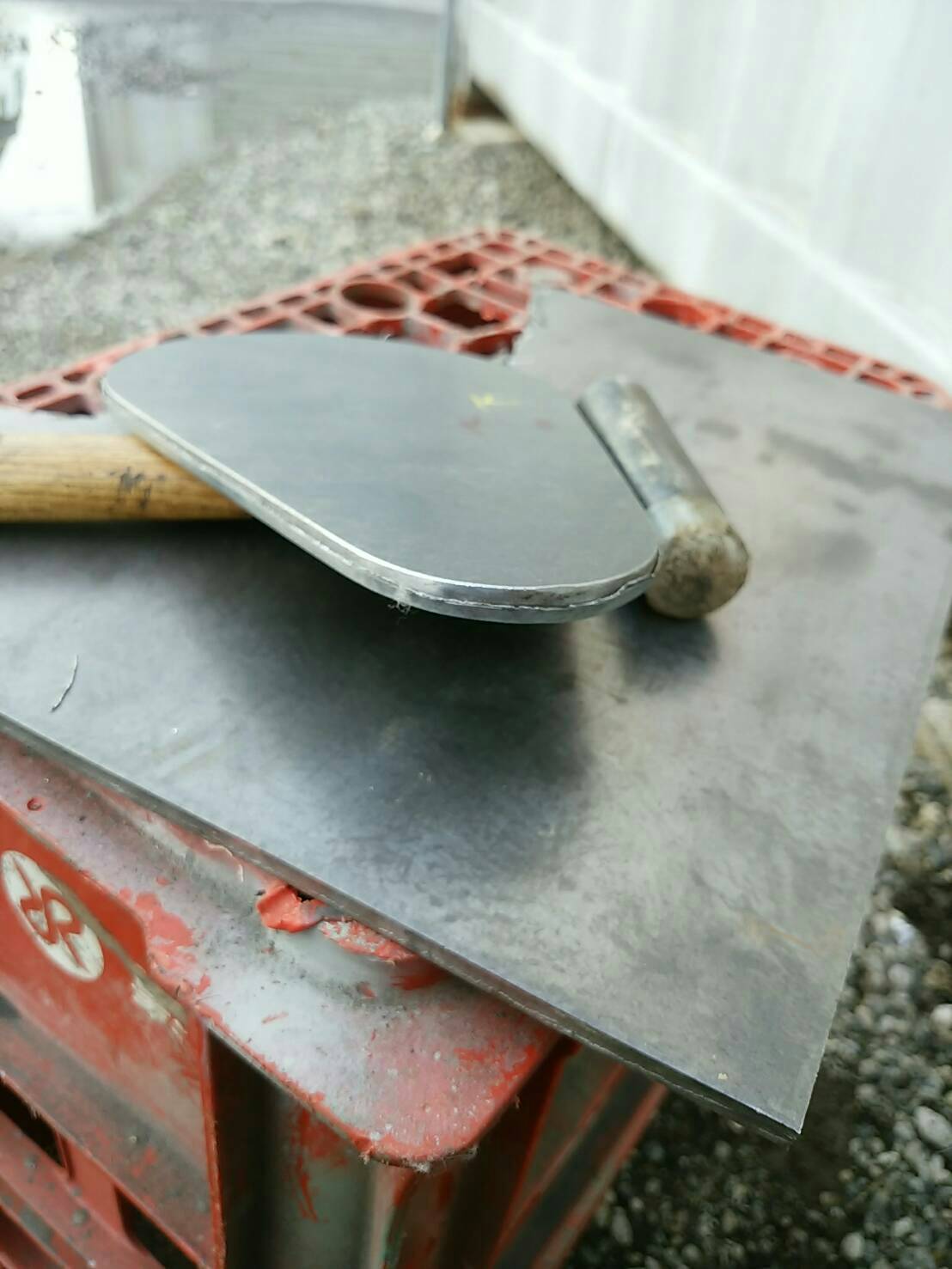

型紙からカットした、0.4tの鉄板を貼り付けして

叩く・・だけです・・



比較的きつい、小アール側は皺になりやすいのだが

型板があるおかげで・・・綺麗に出来ました!!




当初の失敗作と比べたら・・・

出来は一目瞭然ですね・・

初めから・・この方法でやればよかったです



型板鉄板があるお陰で

両サイド共に・・精度が同じです



続いて・・タンク本体に取り掛かります・・・

現代の3次元的作りのガソリンタンクではないので

作業する側は楽で・よかったです



両サイドのツバは板差し込みの空間を作って曲げてあります・・

厚みが薄いと思われがちな、0.4t厚の鉄板ですが

最終的にタンクサイドは3枚重ね構成となるため、1.2tの厚みとなりますので

多分、強度は十分??と思います・・・

又、タンク内圧を考慮して、抜け難いハゼ折り曲げといたしました

さて・・・本体の曲げ加工はどうやってやろうか??

試案していた処に・・・・

チタンバイオリンを作っている K氏

ガレージに遊びに来ました!!

この一連の作業を見て、彼が言うには・・

曲げ接合の方法は色々とあるが・・・

最初から難易度の高い物を作ろうとしていたようです

さて、本題に戻って・・

過去にラビットの蓋などをアルミ2.0tを曲げた経験から

タンク本体の曲げは鉄板が薄いので

何とかなると思っていたのだが・・

ちょっと待ってて・・と言って




知ってる人は知ってる・・板のロール曲げ加工機ですね

巷の安物と違い・・国産本格仕様です


今回は、せっかくお借りしたので

これを・・使って・・・



ロール成型します・・・

初めて使ったが・・なるほど・・・面白い!!

量産するなら・・一台欲しい工作機ですが・・

量産しませんので・・・要らないかも・・



借りる時間が短いので、大体の形に成形して 終わり・・

ここから・・両サイドの蓋との接合です・・


サイド側蓋とあらかた仮セット・・

本体タンクの円周長さは、現物合わせの為長めにしてありますが

これの長さを決めるのに・・・凄いシビアな作業の連続でした

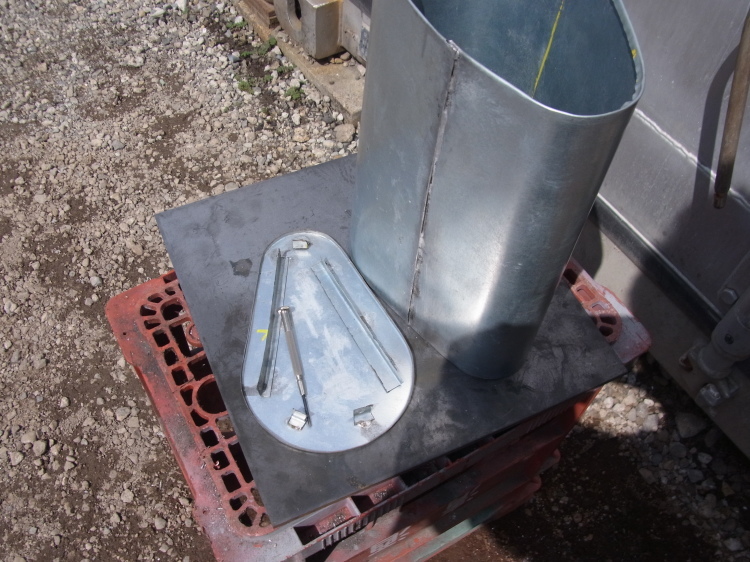

本体タンクもようやくハゼ曲げして・・仮セット・・

ここまで・・来れば・・後が楽です・・・


片側蓋裏より・・ハンダ接合・・・

なお、今回のはんだ材質は、2種類をテストの上・・

引っ張り強度のある物を採用してあります・・

一般的な・・板金はんだでは・・強度不足でした・・


やっと、片側完成!!


型板鉄板を利用して、タンク本体の修正・・

型板鉄板が役に立ったです・・


もう一方の蓋は、通常の方法では嵌める事ができません!!

・・ので、引き上げ用の捨てピースを仮接合して

引っ張り上げて・・接合の予定・・・

予定・・と言うのは・・今の処・・

タンクキャップの口金が見つかりません・・・

探しても、意外と・・ないのです・・

使えそうな、他のガソリンタンクから移植の方向で

色々と探していたのだが・・

ある日・・・

型番不明、何用かも・・わからないそうですが

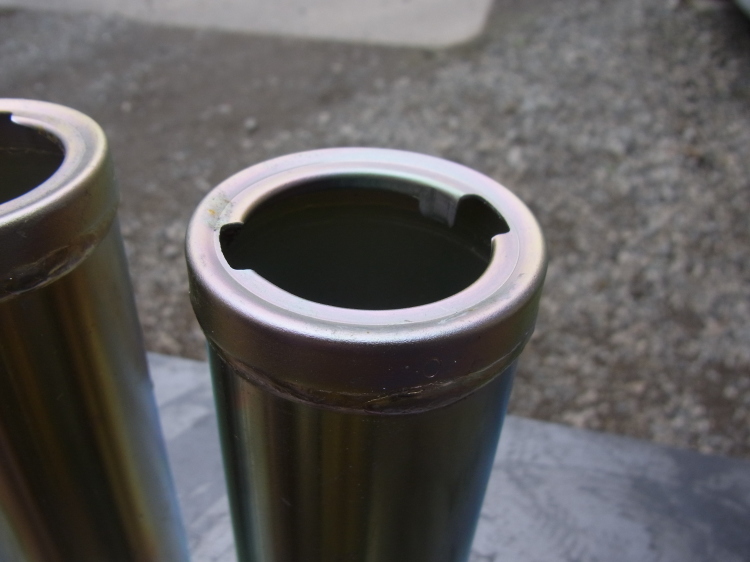

やっと・・・・見つけました!!・・

使うのは・・1本ですが・・・4本も!!

・・なので、まともなタンクが買える程高かった??

高いのは、痛いですが

これが揃わないと・・タンクの完成まで漕ぎ着けませんでしたので

ラッキーと思うことにして

一気に・・・作業は進んで・・

口金の穴開け・・・


セットイメージ・・


口金の老(ロウ)付けセット・・

日中は・・もう、暑くて暑くて・・発泡酒で・・水分補給??


失敗も沢山経験した、長い??戦いも・・・

ガソリンコック用のナットを内部に接合の上

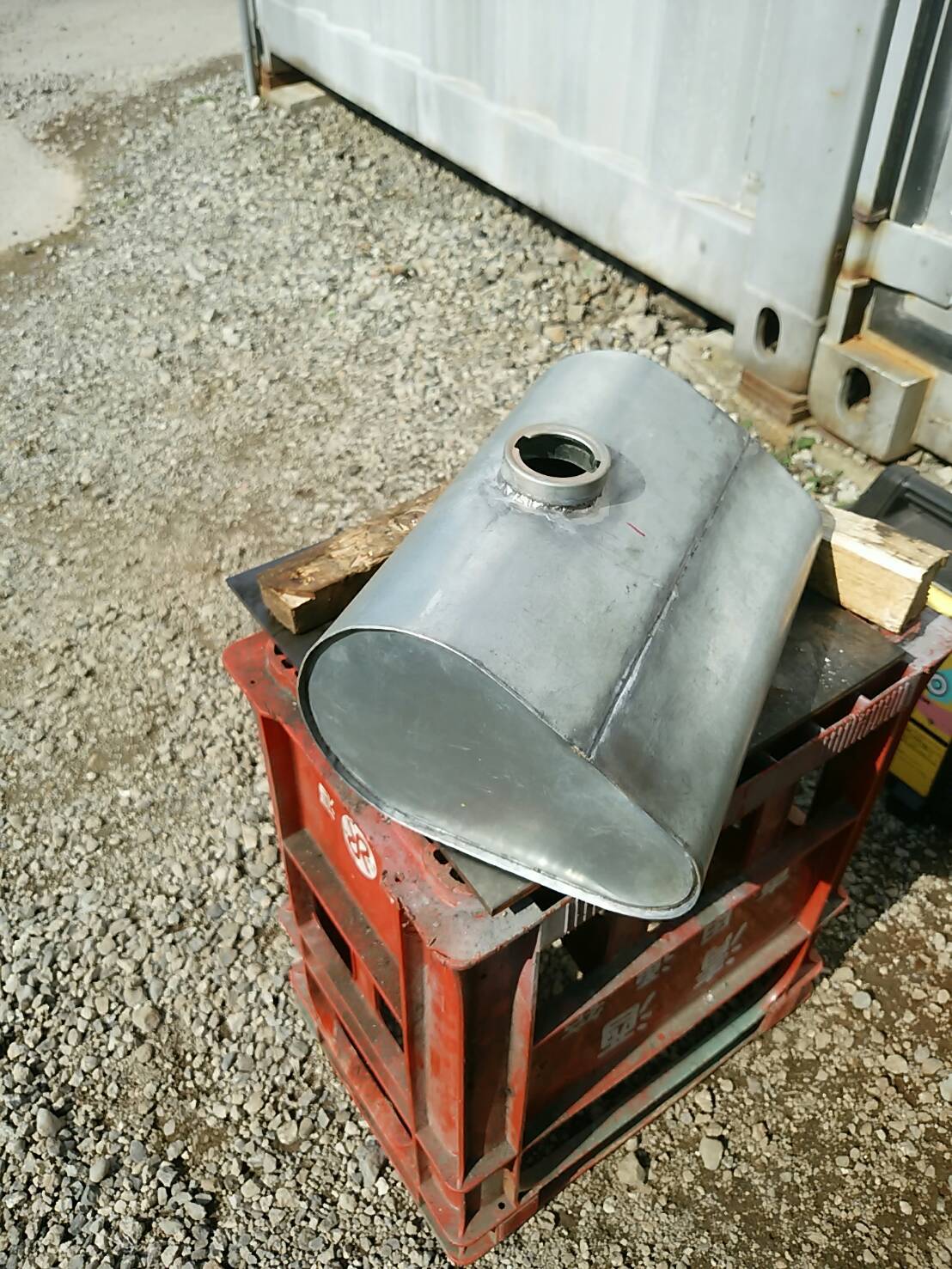

両サイドの蓋をセットして・・完成!!

これに、合うタンクキャプも探さなければなりませんが

残る作業は・・・タンク内部のシーラーコーティングと

外装塗装・・・・で、タンクの作業が終わりの予定です

車体に搭載するには、まだまだ・・先が遠い??
